Муфта блокировки дифференциала заднего моста левая Z-4/8 Jinma 200/204/240/244 AMG

Левая муфта блокировки дифференциала заднего моста Z-4/8 предназначена для Jinma 200/204/240/244. В названии детали также используется слово «шестерня». Муфта входит в механизм принудительной блокировки: при включении соединяет сопряжённые части дифференциала и ограничивает разницу в скорости вращения ведущих колёс. Это помогает использовать сцепление с грунтом, когда одно из колёс начинает буксовать. Обозначение детали — Z-4/8 AMG.

Конструкция и работа

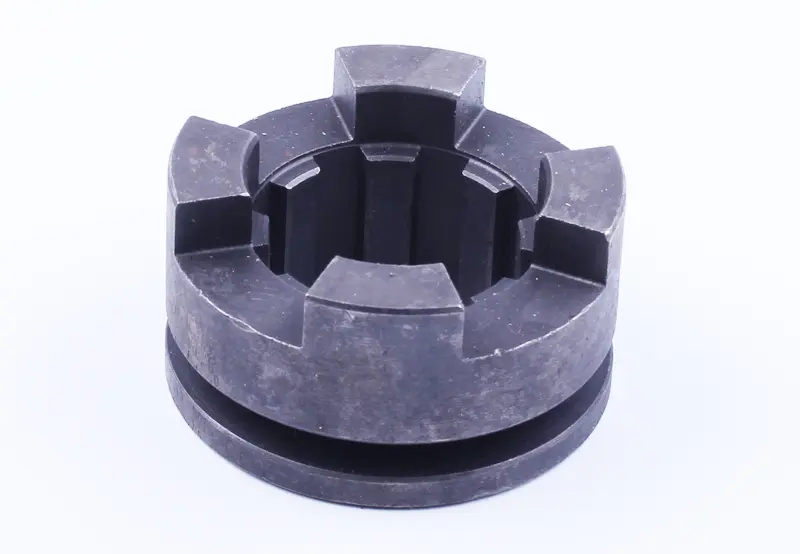

Деталь имеет кольцевой корпус, внутренние шлицы, четыре крупных торцевых выступа и наружную кольцевую канавку. Шлицевое соединение участвует в передаче усилия, а торцевые выступы входят в зацепление с ответной частью механизма. При подборе важны не только общий диаметр и высота муфты, но и форма каждого сопряжения: внешне близкая деталь может иначе садиться на шлицы или не обеспечивать полного зацепления.

Нагрузку воспринимают контактные поверхности выступов и шлицев. Скруглённые кромки, сколы, трещины, выраженная выработка и следы смятия — поводы проверить муфту и её ответную часть. Изношенное соединение может сопровождаться ударами, неполным включением или выходом блокировки из зацепления под нагрузкой. Такие симптомы требуют осмотра: причиной бывает и недостаточный ход привода, поэтому замену одной муфты нельзя считать решением любой неисправности блокировки.

Что сверить при подборе

Сравнивайте новую муфту со снятой левой деталью именно из механизма блокировки заднего моста. Одного совпадения названия трактора недостаточно для проверки посадки. Обозначение Z-4/8 стоит сопоставить с каталогом конкретного моста, а размеры и профиль соединений — непосредственно с образцом.

• Проверьте наружный диаметр, общую высоту и размеры центрального отверстия.
• Сопоставьте количество и профиль внутренних шлицев, длину участка зацепления.
• Сверьте расположение, ширину и высоту торцевых выступов, а также промежутки между ними.
• Измерьте ширину, глубину и положение наружной канавки относительно торцов.
• Убедитесь, что выбрана левая муфта и её посадочные поверхности соответствуют снятой детали.

Замена и проверка сопряжений

Перед разборкой очистите место доступа к механизму и зафиксируйте взаимное положение деталей. Демонтаж выполняют по порядку разборки конкретного заднего моста. После снятия муфты осмотрите ответные выступы, шлицы, направляющие поверхности и детали привода блокировки. Заусенцы, перекос или износ соседнего сопряжения мешают нормальному ходу и могут быстро повредить новую муфту. Повреждённые сопряжённые детали заменяют по результатам осмотра.

При сборке соблюдайте предусмотренную ориентацию и порядок установки фиксаторов. Не подгоняйте несовпадающие шлицы ударами и не стачивайте выступы ради зацепления. После установки проверьте свободный ход механизма, полное включение и возврат в выключенное положение. Неправильная посадка или неполный ход оставляют нагрузку на кромках выступов: это приводит к смятию, сколам и повторной разборке. Проверку работы под нагрузкой проводят только после контроля сборки, по инструкции к трактору.
