Дифференциал в сборе для мототрактора AMG-2

Дифференциал в сборе для мототрактора AMG-2 передаёт вращение к ведущим колёсам и позволяет им двигаться с разной скоростью в повороте. Наружное колесо проходит больший путь, чем внутреннее, поэтому такая разница нужна для нормального поворота без лишнего проскальзывания. Деталь предназначена для замены дифференциала при ремонте трансмиссии мототрактора.

Устройство и работа

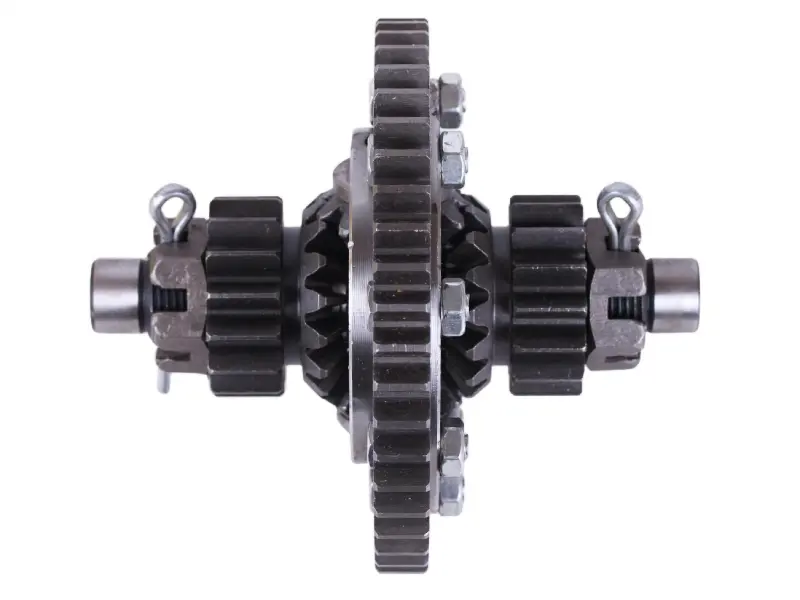

Конструкция включает крупное центральное зубчатое колесо, расположенные внутри конические шестерни и боковые шестерни. На торцах находятся гайки со шплинтами, по окружности центральной части — болтовые соединения. Зацепление шестерён передаёт усилие и обеспечивает относительное вращение выходных сторон. Исполнение в сборе имеет значение при замене механизма с повреждением нескольких сопряжённых деталей: подбирать нужно весь дифференциал по его соединениям с трансмиссией.

Когда требуется замена

Поводом для проверки служат стук при смене нагрузки, нарастающий гул, рывки и чрезмерный люфт в передаче. При разборке обращают внимание на сколы зубьев, выкрашивание рабочих поверхностей, следы заедания и повреждение креплений. Такие дефекты могут возникать после ударных нагрузок, работы с недостаточной смазкой или попадания загрязнений. Одни лишь шумы не определяют неисправную деталь: похожие проявления дают подшипники и соседние зубчатые передачи, поэтому состояние дифференциала оценивают после осмотра.

Что сверить при подборе

Сравните снятый механизм с заменой по общей ширине, диаметру центрального колеса, числу и геометрии зубьев. Отдельно проверьте боковые шестерни, расположение опорных поверхностей, форму концов валов и способ фиксации. Для правильного зацепления важны не только габариты, но и параметры зубчатых пар. Близкий наружный размер сам по себе не означает, что деталь подойдёт: несовпадение зубьев или положения опор нарушит работу передачи.

Удобнее выполнять сравнение по снятому дифференциалу и ремонтной документации конкретного мототрактора. Проверьте расстояния между посадочными поверхностями и соответствие деталей, через которые вращение передаётся дальше. Не пытайтесь компенсировать несовпадение посадок затяжкой крепежа или принудительной запрессовкой. Это может вызвать перекос, заедание и ускоренный износ даже при свободном вращении отдельных шестерён до монтажа.

Особенности установки

Дифференциал снимают после доступа к трансмиссии, сохраняя порядок расположения регулировочных шайб, втулок и других деталей, если они предусмотрены конструкцией. Вместе с ним осматривают сопряжённые шестерни, подшипники, уплотнения и посадочные места. Повреждённые опоры и зубчатые пары способны быстро вывести из строя заменённый механизм; изношенные сопутствующие детали меняют по результатам осмотра.

При сборке очищают посадки, выставляют зазоры и затягивают крепления по ремонтной документации техники. Стопорящие детали устанавливают с учётом требований к их повторному применению. До подачи нагрузки проверяют плавность вращения и отсутствие закусывания, затем обеспечивают предусмотренную для трансмиссии смазку. Первую проверку проводят без резких нагрузок: новый стук, тугой ход или выраженный нагрев требуют остановки и проверки сборки.
