Вал тарелки L-135 мм KRE 1100 AMG-2

Вал тарелки KRE 1100 длиной 135 мм служит для установки тарелки и передачи вращения через её соединение с валом. От состояния этого соединения зависит, насколько плотно удерживается деталь и нет ли свободного хода при изменении нагрузки. Вал заменяют при повреждении посадочных участков, износе шлицев, нарушении резьбы или изгибе, из-за которого тарелка вращается с биением. Обозначение товара — AMG-2.

Конструкция и соединения

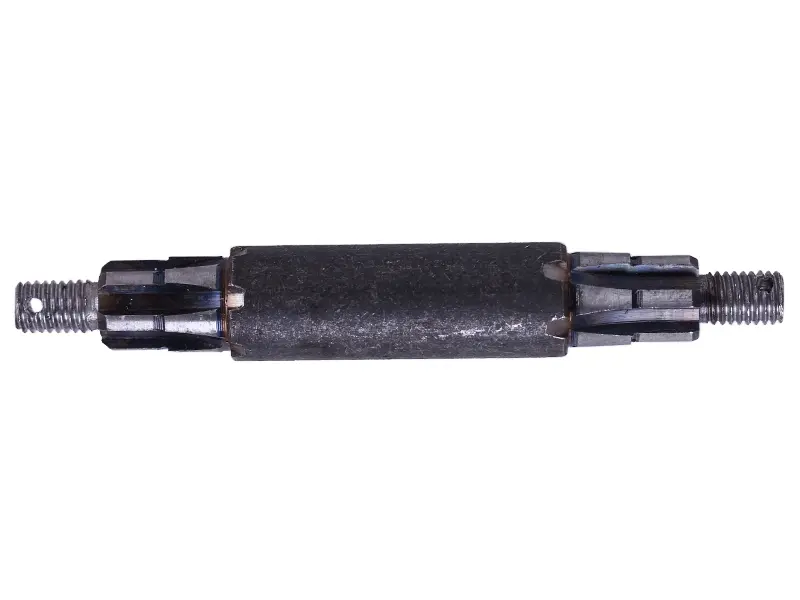

У вала широкая цилиндрическая середина, ступенчатые переходы и шлицевые участки с двух сторон. Оба конца имеют наружную резьбу; на одном конце выполнено поперечное отверстие. При подборе учитывают каждый из этих участков: средняя часть и уступы задают положение сопрягаемых деталей, шлицы обеспечивают передачу вращения, а резьбовые концы используются для крепления. Общая длина сама по себе не определяет взаимозаменяемость.

Когда требуется замена

Поводом для проверки становятся стук при смене нагрузки, заметный люфт тарелки относительно вала и повторное ослабление крепления. При разборке обращают внимание на смятые грани шлицев, выработку на посадках, сорванные витки резьбы и трещины у переходов между диаметрами. Эти признаки не всегда означают повреждение только вала: люфт может возникать и в ответной детали. Если заменить вал, оставив разбитое шлицевое отверстие тарелки, плотное соединение не восстановится.

Что сверить при подборе

Сравните снятый вал с заменой по полной длине, диаметрам и длине посадочных участков, расположению уступов. Отдельно проверьте число и профиль шлицев с каждой стороны, диаметр, шаг и направление резьбы на обоих концах. Поперечное отверстие должно совпадать по положению и размеру с предусмотренным креплением. Даже небольшое различие в длине отдельной ступени может помешать правильной затяжке: гайка дойдёт до упора, а тарелка останется незажатой.

Измерять лучше очищенные участки без налипшей грязи и заусенцев. На сильно изношенных шлицах одного замера недостаточно — проверьте также ответное соединение. Сохраните расположение снятых шайб, втулок и других деталей крепления, если они установлены в механизме. Их порядок помогает проверить, совпадают ли посадки и остаётся ли предусмотренный зазор после сборки. Силовая посадка несовпадающих шлицев повреждает грани и затрудняет последующую разборку.

Установка и проверка

Замену выполняют на остановленной технике с исключённым случайным запуском. До разборки зафиксируйте ориентацию вала и последовательность крепежа. Очистите сопрягаемые поверхности, осмотрите тарелку, опоры вала и снятые крепёжные детали. Изношенные ответные посадки и повреждённый крепёж устраняют вместе с причиной люфта. Не забивайте вал ударами по резьбе и не используйте гайку для протягивания через несовпадающее соединение.

После установки восстановите предусмотренную фиксацию, а затяжку выполните по требованиям механизма. Проверьте посадку тарелки, отсутствие перекоса и свободного хода в соединении. До запуска убедитесь, что вращению ничто не мешает. Биение, заедание или сохраняющийся стук требуют повторной проверки сборки: работа с неплотной посадкой ускоряет износ шлицев и может повредить сопряжённые детали.
