Шестерня постоянного зацепления промежуточного вала КПП Z-24/47 DongFeng AMG

Шестерня постоянного зацепления промежуточного вала КПП Z-24/47 DongFeng AMG передаёт вращение в коробке передач через постоянно сцепленную зубчатую пару. Она нужна при ремонте КПП, когда повреждены зубья или посадочное соединение снятой шестерни. От состояния этой детали зависит правильная работа зацепления: изношенные поверхности увеличивают люфт, создают шум и ускоряют повреждение ответной шестерни.

Конструкция и работа

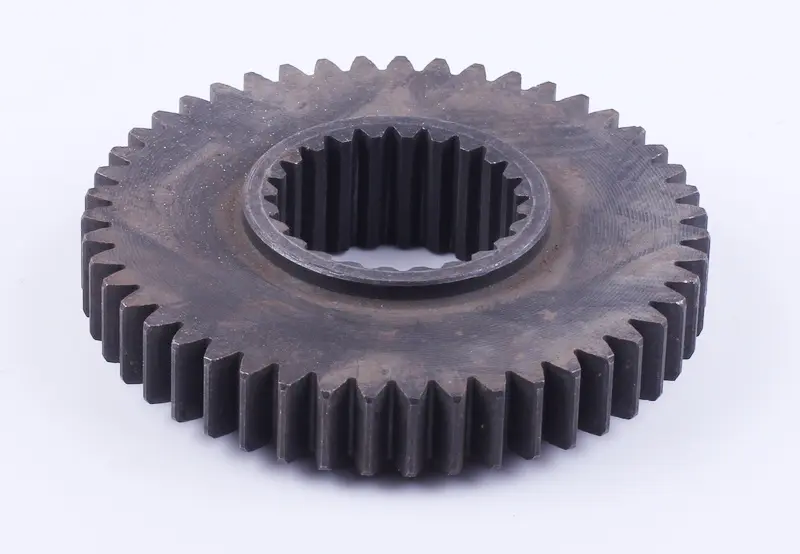

Шестерня имеет наружные прямые зубья, центральное отверстие с внутренними шлицами и выступающую кольцевую часть вокруг отверстия. Наружный венец взаимодействует с ответной шестернёй, а шлицевое соединение передаёт усилие между деталью и валом. При подборе имеют значение оба соединения: совпадения наружного диаметра недостаточно, если отличаются шлицы или положение зубчатого венца относительно посадки.

Постоянное зацепление означает, что зубчатая пара остаётся сцепленной при работе коробки. Поэтому повреждение даже отдельных зубьев может проявляться повторяющимся стуком или гулом при вращении. Такие признаки требуют осмотра: сходный шум бывает при износе подшипников и нарушении положения валов, и одна замена шестерни не устраняет причину перекоса.

Что сверить при подборе

Ориентируйтесь на обозначение Z-24/47 и геометрию снятой детали. Сопоставьте число и профиль наружных зубьев, количество и форму внутренних шлицев, диаметр отверстия, наружный диаметр и общую толщину. Отдельно проверьте ширину венца и высоту выступающей части: они влияют на расположение шестерни в собранной коробке и её соседство с другими деталями.

Сравнивайте также посадочные торцы, фаски и сторону выступа относительно венца. Ошибка в толщине или смещении посадки способна изменить осевые зазоры и площадь контакта зубьев. Если шлицы отличаются по профилю, деталь может не сесть на вал либо получить люфт, даже когда основные габариты кажутся одинаковыми. Не подгоняйте неподходящее соединение ударами или обработкой шлицев.

Когда требуется замена

Поводом для замены служат сколы и трещины зубьев, выраженная выработка боковых поверхностей, выкрашивание в зоне контакта и повреждение внутренних шлицев. При разборке осмотрите ответную шестерню: работа новой детали с сильно изношенной парой может сохранить шум и быстро испортить новый венец. Проверьте также шлицы вала, подшипники и детали осевой фиксации.

Особенности установки

Перед снятием зафиксируйте ориентацию шестерни и порядок расположения шайб, втулок и фиксаторов, если они предусмотрены конструкцией коробки. Очистите посадочные поверхности и удалите продукты износа. Устанавливайте деталь по порядку сборки конкретной КПП, без перекоса; при необходимости запрессовки усилие прикладывают через подходящую оправку к посадочной части, не нагружая зубья.

После сборки проверьте фиксацию, осевые зазоры и свободное вращение механизма по требованиям к коробке. Заедание или неравномерный ход нужно устранить до работы под нагрузкой. При наличии металлических частиц после разрушения прежней шестерни очистите полость КПП и восстановите смазку согласно требованиям техники: оставшиеся частицы повреждают зубчатую пару и подшипники.
