Шестерня задней передачи КПП Z-17 DongFeng 240/244 AMG

Шестерня задней передачи КПП Z-17 DongFeng 240/244 AMG предназначена для механизма заднего хода коробки передач. Она участвует в передаче вращения через зубчатое зацепление, обеспечивающее движение техники назад. Обозначение Z-17 указывает на 17 зубьев. Деталь нужна при восстановлении коробки, если зубья или посадочная поверхность снятой шестерни изношены и дальнейшая работа сопровождается нарушением зацепления.

Конструкция и причины замены

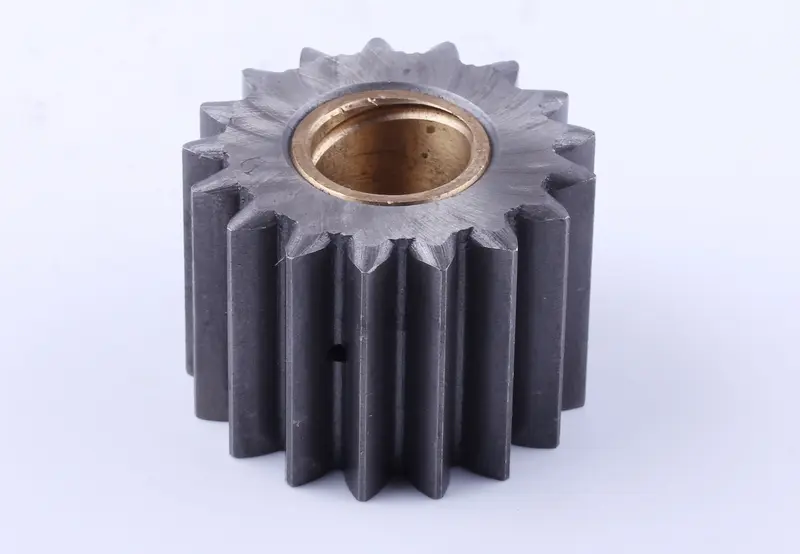

Шестерня имеет прямые наружные зубья и центральное отверстие со втулкой. При подборе имеют значение и зубчатый венец, и посадка: зубья должны правильно взаимодействовать с сопряжённой шестернёй, а отверстие — соответствовать опорной поверхности. Даже одинаковое число зубьев не делает две детали взаимозаменяемыми, если отличаются профиль зуба, ширина венца или размеры посадки.

Поводом для осмотра служат усилившийся шум при движении назад, стук, рывки под нагрузкой и затруднённое включение заднего хода. Такие симптомы требуют проверки механизма, поскольку причина может находиться также в сопряжённых деталях. Саму шестерню заменяют при сколах и трещинах зубьев, выраженной выработке их боковых поверхностей, задирах в отверстии или чрезмерном люфте на опоре.

Износ ускоряется при недостаточной смазке, попадании твёрдых частиц в зацепление и работе с нарушенной посадкой. Ударное включение заднего хода до остановки техники также нагружает зубья. При разборке полезно установить причину повреждения: новая шестерня будет работать в тех же условиях, если оставить изношенную опору или повреждённую ответную деталь.

Что сверить при подборе

Сравните снятую шестерню с заменой по числу и направлению зубьев, наружному диаметру, общей длине и ширине зубчатого венца. Отдельно проверьте диаметр и длину центрального отверстия, расположение втулки, торцевые уступы и фаски. Размеры лучше снимать с неповреждённых участков: выработка на старой детали может исказить результат измерения.

Проверьте устройство посадки и осевой фиксации в своей коробке. Различие по длине или форме торца может привести к зажиму шестерни либо лишнему осевому перемещению. Несоответствие зубчатого венца вызывает неправильный контакт, шум и ускоренный износ пары. Если старая деталь сильно разрушена, ориентируйтесь также на документацию конкретной коробки передач.

Особенности установки

Замену выполняют после получения доступа к механизму заднего хода по порядку разборки КПП. При снятии сохраняют последовательность расположения дистанционных деталей и фиксаторов. Очищают посадочные поверхности, осматривают опору, сопряжённую шестерню и установленные рядом упорные детали. Повреждённые детали заменяют вместе с шестернёй, чтобы восстановить правильное положение и зацепление.

При сборке смазывают контактные поверхности подходящим для коробки маслом и не передают удары через зубья. После установки проверяют свободное вращение, осевой зазор и работу механизма включения по требованиям к этой КПП. До проверки под нагрузкой убеждаются, что нет закусывания и посторонних звуков: принудительное включение передачи не устраняет ошибку сборки.
