Шестерня задней передачи Z-22 Foton 244, Jinma 244/264 AMG

Шестерня задней передачи Z-22 предназначена для механизма заднего хода Foton 244, Jinma 244/264. Она участвует в передаче вращения через зубчатое зацепление при движении назад. Обозначение Z-22 указывает на 22 зуба. При замене такой детали необходимо сохранить геометрию зацепления и правильное положение шестерни: от этого зависят работа передачи под нагрузкой и состояние сопряжённых зубьев.

Конструкция и причины замены

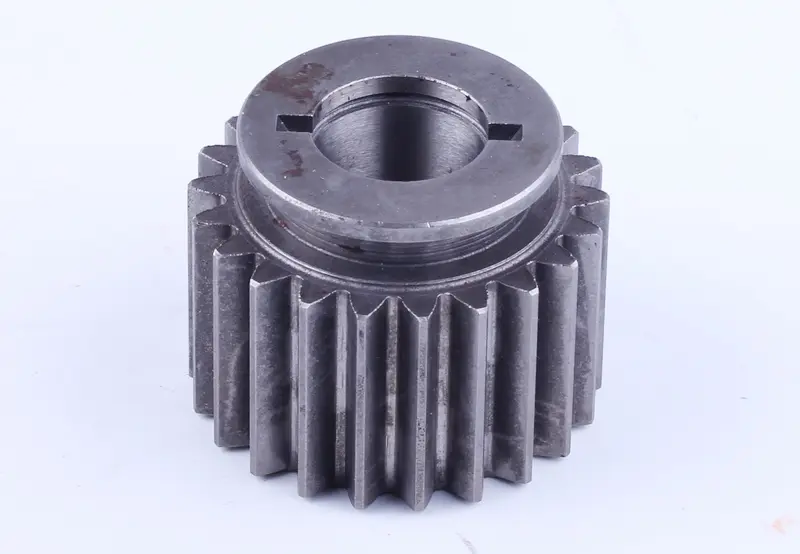

Шестерня имеет прямые наружные зубья, центральное посадочное отверстие и выступающую ступицу. На ступице выполнены кольцевые проточки, на торце — два противоположных паза. Эти участки нужно учитывать при сравнении со снятой деталью: одинаковое число зубьев ещё не означает совпадения посадки, ширины венца и способа фиксации.

Поводом для осмотра служат усилившийся шум при движении назад, стук под нагрузкой или рывки при передаче усилия. Такие признаки могут быть связаны и с соседними деталями, поэтому решение о замене принимают после разборки и проверки зацепления. Саму шестерню проверяют на сколы, трещины, выкрашивание контактных поверхностей и неравномерную выработку зубьев. Задиры в отверстии и повреждения упорных поверхностей также требуют внимания: новая деталь не устранит люфт, если изношена её опора.

Что сверить при подборе

Сопоставьте шестерни по числу зубьев, наружному диаметру, ширине зубчатого венца и общей высоте. Отдельно измерьте посадочное отверстие, диаметр и высоту ступицы, сравните расположение проточек и торцевых пазов. Проверьте профиль зубьев и положение венца относительно опорных поверхностей. Измерения лучше выполнять по очищенным участкам без заусенцев; сильно изношенная поверхность может исказить результат.

Учитывайте исполнение коробки передач и каталожное обозначение снятой детали, если оно известно. Совпадение модели техники помогает сузить подбор, но не заменяет проверку размеров и конструкции. Ошибка в ширине или расположении венца способна сместить контакт к краю зуба. Неверная посадка может вызвать перекос, заедание либо лишний люфт, а различие профиля зубьев — шум и ускоренный износ сопряжённой шестерни.

Установка и проверка

До снятия запомните ориентацию ступицы и порядок расположения шайб, втулок и фиксаторов, предусмотренных конструкцией. После разборки очистите посадочные и упорные поверхности от загрязнений и продуктов износа. Вместе с шестернёй осмотрите сопряжённые зубья, вал или ось, втулку либо подшипник и детали фиксации. Повреждённые опоры и изношенные фиксаторы заменяют по результатам проверки: оставленный дефект может быстро повредить новое зацепление.

Собирайте механизм по руководству к конкретной коробке передач, соблюдая ориентацию детали, порядок установки креплений и требуемые зазоры. Не забивайте шестерню ударами по зубьям и не пытайтесь устранить несовпадение посадки силой. До закрытия корпуса проверьте свободу вращения и работу механизма включения. После сборки восстановите смазку по требованиям коробки и проверьте задний ход без резкой нагрузки. Если появляются заедание, стук или необычный шум, остановите проверку и выясните причину.
