Шестерня задней передачи Z-16/24 Xingtai 120/220 AMG

Шестерня задней передачи Z-16/24 Xingtai 120/220 AMG предназначена для механизма заднего хода коробки передач. Она участвует в передаче вращения через зубчатое зацепление при движении назад. Деталь нужна при ремонте коробки, если повреждены зубья или изношена посадка установленной шестерни. При подборе ориентируются не только на обозначение техники, но и на размеры и устройство снятой детали.

Конструкция и обозначение

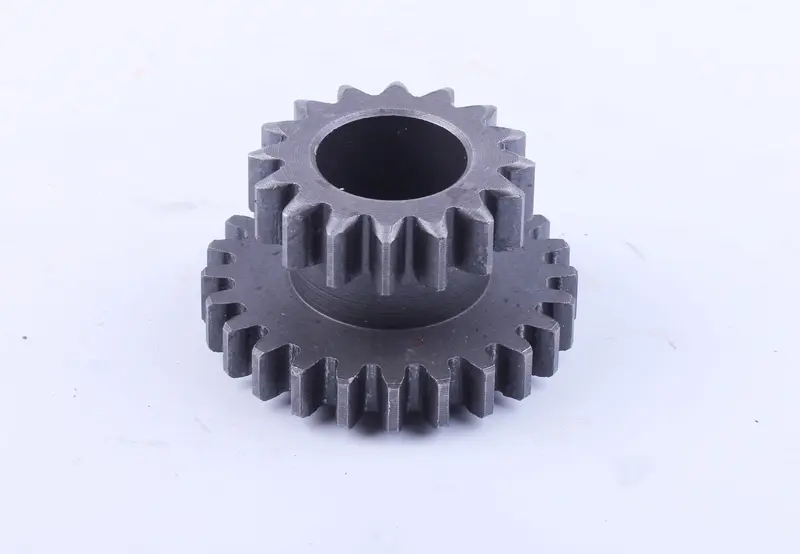

Шестерня имеет два соосных зубчатых венца разного диаметра и центральное отверстие. Зубья прямые, венцы расположены на разных уровнях. Обозначение Z-16/24 указывает на число зубьев двух венцов: 16 и 24. Их сочетание важно для правильного зацепления с сопряжёнными шестернями. Одного совпадения количества зубьев недостаточно: должны соответствовать также профиль зуба, ширина венцов и расстояние между ними.

Когда требуется замена

Поводом проверить шестерню служат хруст при включении заднего хода, стук или нарастающий шум при движении назад. Такие симптомы могут возникать и из-за других деталей коробки, поэтому решение о замене принимают после осмотра. На самой шестерне ищут сколы, трещины, выкрашивание рабочих поверхностей зубьев, заметную выработку и повреждения кромок. Отдельно проверяют центральное отверстие: износ посадки способен вызвать перекос и нарушить контакт зубьев.

Типичные причины повреждения зубчатой пары — ударная нагрузка при включении передачи, недостаток смазки, загрязнение масла и работа с чрезмерными зазорами. Новая шестерня не устранит причину повторного износа, если сопряжённый венец повреждён или опора допускает перекос. При разборке стоит осмотреть соседние шестерни, вал либо ось установки, опорные поверхности и детали осевой фиксации.

Что сверить при подборе

Сравните снятую шестерню с заменой по обоим венцам: посчитайте зубья, измерьте наружные диаметры и ширину каждого венца. Проверьте общую высоту детали, диаметр и глубину центрального отверстия, расположение ступенчатых переходов. Также сверяют торцы, посадочные поверхности и способ удержания в коробке. Если зубья старой детали сильно разрушены, число зубьев и геометрию дополнительно уточняют по документации конкретной коробки передач.

Особенности установки

При разборке запомните ориентацию шестерни и порядок расположения шайб, втулок и фиксаторов, если они предусмотрены конструкцией. Посадку очищают от загрязнений и проверяют на задиры. Повреждённые опоры и фиксирующие детали заменяют по результатам осмотра. Нельзя компенсировать несовпадение посадки ударами по зубьям, стачиванием венца или случайным набором шайб: это меняет положение зацепления и может привести к поломке.

После сборки проверяют осевой зазор, свободное вращение и работу механизма включения по требованиям коробки. Смазку восстанавливают согласно инструкции техники, затем проверяют задний ход без резкой нагрузки. Неподходящая геометрия шестерни вызывает тугое вращение, неполный контакт зубьев или повышенный люфт. Продолжение работы при заедании и стуке способно повредить сопряжённые шестерни, поэтому причину устраняют до эксплуатации.
