Шестерня заднего хода Jinma 404 AMG

Шестерня заднего хода Jinma 404 AMG предназначена для ремонта механизма реверса в трансмиссии. Она участвует в передаче вращения при движении назад: исправное зацепление зубьев позволяет передавать усилие между деталями механизма. Замену подбирают при повреждении зубчатого венца или посадочной части, когда дальнейшая работа со старой шестерней приводит к шуму, ударам и ускоренному износу сопряжённых деталей.

Конструкция и признаки износа

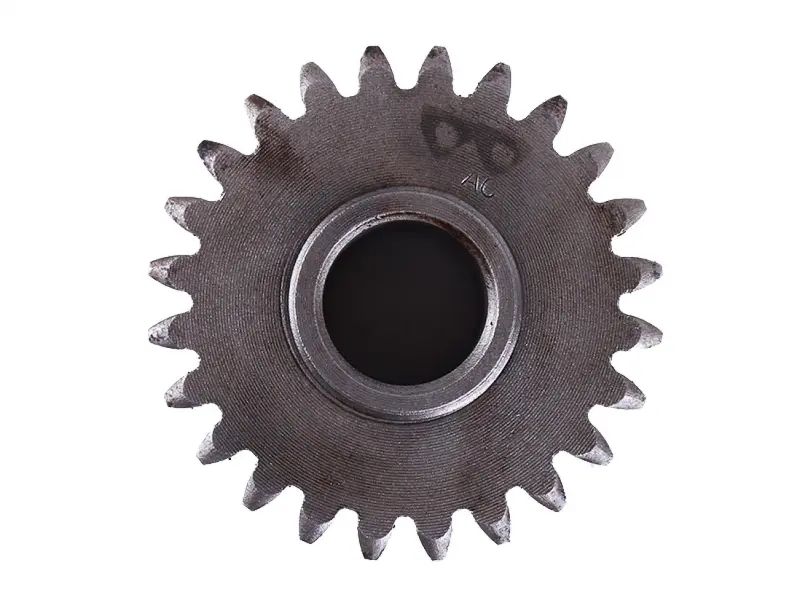

Шестерня имеет наружный зубчатый венец, центральное круглое отверстие и выступающую кольцевую часть вокруг него. При подборе важны не только очертания детали, но и геометрия зубьев, ширина венца и расположение выступов на торцах. Эти особенности определяют, как шестерня размещается в механизме и входит в зацепление с соседними деталями.

Поводом для проверки служат посторонний шум при движении назад, повторяющиеся стуки, рывки под нагрузкой или затруднённое включение заднего хода. Такие симптомы могут быть связаны и с другими частями механизма, поэтому состояние шестерни оценивают после разборки. На зубьях ищут сколы, трещины, выкрашивание и неравномерную выработку; на посадочной поверхности — задиры, следы проворачивания и износ, вызывающий лишний люфт.

Что сверить со снятой деталью

Сохраните старую шестерню до окончания подбора. Сравнивайте детали по размерам и устройству посадки, а не только по общему сходству. Даже близкая по наружному диаметру шестерня может иметь другой профиль зубьев или ширину и неправильно работать в паре.

• Пересчитайте зубья и сопоставьте их форму и направление.
• Измерьте наружный диаметр, ширину зубчатого венца и полную толщину детали.
• Сверьте диаметр центрального отверстия, его внутреннюю поверхность и размеры выступающих частей.
• Проверьте форму обоих торцов, способ фиксации и положение шестерни относительно соседних деталей.

Изношенное отверстие и повреждённые зубья могут искажать результаты измерений. Поэтому размеры снятой детали полезно сопоставить с ответной посадкой и технической документацией трансмиссии. Ошибка в геометрии зацепления способна вызвать контакт по краю зуба, повышенный шум и разрушение венца; неверная посадка — перекос или недопустимый люфт.

Замена и проверка механизма

При разборке запоминают ориентацию шестерни и порядок расположения шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. Одновременно осматривают сопряжённые зубчатые колёса, опорные поверхности и подшипники. Изношенные опоры или повреждённая ответная шестерня могут быстро испортить новую деталь, поэтому причину неисправности устраняют вместе с заменой.

Посадочные поверхности очищают от загрязнений и металлических частиц. Шестерню устанавливают подходящим инструментом, не нанося ударов по зубьям; способ посадки, фиксацию и допустимые зазоры сверяют с руководством по трансмиссии. После сборки проверяют свободное вращение и включение механизма, затем выполняют пробную работу без резкой нагрузки. Заедание, стук или заметный нагрев требуют повторной проверки установки и зацепления.
