Шестерня ВОМ Z-19/44 Jinma 200/204/240/244 AMG

Шестерня ВОМ Z-19/44 Jinma 200/204/240/244 AMG предназначена для механизма вала отбора мощности. Она передаёт вращение через зубчатое зацепление в приводе, который обеспечивает работу подключённого оборудования. Деталь заменяют при повреждении зубьев, выраженном износе зацепления или посадки. При подборе важны не только модель техники, но и соответствие снятой шестерне по геометрии и расположению зубчатых венцов.

Конструкция и назначение

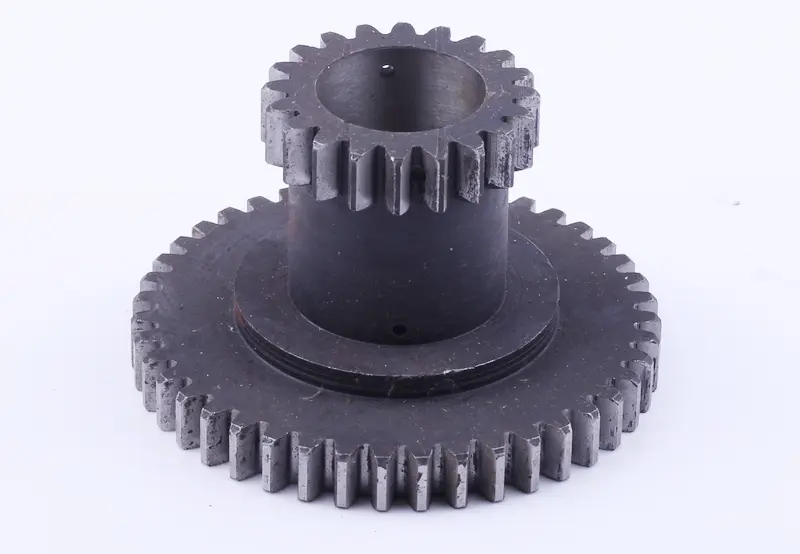

Шестерня имеет два прямозубых венца разного диаметра, расположенных на общей полой ступице. Обозначение Z-19/44 указывает на 19 и 44 зуба. Между венцами есть расстояние по оси, поэтому для правильной работы имеет значение не только количество зубьев, но и положение каждого венца относительно сопряжённых деталей. Центральное отверстие служит для посадки шестерни, а его размер и состояние влияют на точность её положения в механизме.

При работе нагрузка передаётся через боковые поверхности зубьев. Их износ увеличивает зазор в зацеплении, а сколы нарушают равномерность передачи усилия. Даже при совпадении числа зубьев другая ширина венца, форма зуба или высота ступицы может помешать сборке либо привести к неправильному контакту. Подбирать такую деталь только по общему внешнему сходству недостаточно.

Когда требуется замена

Поводом для проверки привода становятся усилившийся гул, повторяющийся стук и рывки при передаче нагрузки. Эти признаки могут быть связаны также с подшипниками и соседними шестернями, поэтому причину уточняют после осмотра. На самой детали проверяют зубья на сколы, трещины, выкрашивание и неравномерную выработку. Отдельно осматривают посадочное отверстие: задиры и заметный люфт требуют проверки сопряжённой поверхности.

Что сверить при подборе

Сравните оба венца со снятой деталью: пересчитайте зубья, измерьте наружные диаметры и ширину каждого венца. Затем проверьте общую высоту, расстояние между венцами, диаметр и профиль центрального отверстия. Сопоставьте уступы, торцевые поверхности и расположение отверстий в ступице. Размеры лучше снимать с участков без выраженной выработки, чтобы не принять следы износа за исходную геометрию.

Уточните способ фиксации и положение шестерни в собранном приводе. Ошибка в осевых размерах может сместить зацепление к краю зуба или вызвать контакт с соседней деталью. Несоответствие посадки способно привести к перекосу, люфту или затруднённому вращению. Не пытайтесь компенсировать различия силовой запрессовкой или случайными шайбами: сначала проверьте соответствие деталей.

Особенности установки

Работу выполняют при заглушённом двигателе и исключённом случайном запуске. До разборки фиксируют ориентацию шестерни и порядок расположения дистанционных и стопорных деталей, если они предусмотрены конструкцией. После снятия очищают место установки и проверяют сопряжённые зубчатые венцы, опоры и посадочные поверхности. Изношенная соседняя шестерня или люфт подшипника могут ускорить повреждение новой детали.

При сборке соблюдают порядок установки и требования к зазорам, фиксации и смазке, предусмотренные для конкретного механизма. Удары по зубьям недопустимы. До закрытия корпуса проверяют посадку и отсутствие закусывания при доступном ручном проворачивании. После сборки привод проверяют без рабочей нагрузки; стук, тугой ход или выраженный шум требуют остановки и повторной проверки зацепления.
