Шестерня ВОМ Z-16/26 Jinma 200/204/240/244 AMG

Шестерня ВОМ Z-16/26 Jinma 200/204/240/244 AMG предназначена для механизма вала отбора мощности. ВОМ передаёт вращение от трансмиссии к оборудованию с механическим приводом, а шестерня участвует в передаче крутящего момента внутри этого механизма. Её меняют при повреждении зубьев или износе посадочного соединения, когда исправную работу зацепления уже нельзя восстановить регулировкой.

Конструкция и работа

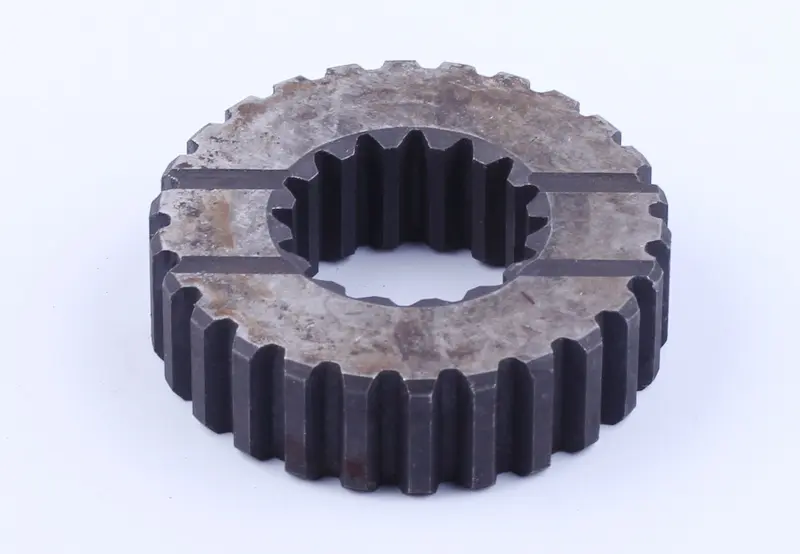

Деталь имеет форму кольца с наружными зубьями и внутренним шлицевым отверстием. На торцевой поверхности выполнены поперечные проточки. При подборе имеют значение оба зубчатых профиля: наружный должен соответствовать ответной детали, а внутренний — сопрягаемой посадке. Совпадение одного лишь отверстия ещё не означает, что шестерня правильно встанет в механизм.

Нагрузка передаётся через контактные поверхности зубьев и шлицев. Выкрашивание, сколы и заметная выработка уменьшают площадь нормального контакта, увеличивают люфт и могут сопровождаться ударами при изменении нагрузки. Даже если повреждённая шестерня продолжает вращаться, работа с разрушенными зубьями ускоряет износ сопряжённых деталей.

Когда требуется замена

Поводом для осмотра служат посторонний стук, хруст или неравномерная передача вращения при работе ВОМ. Эти признаки сами по себе не указывают только на шестерню: при разборке проверяют также ответное зацепление, посадку и опоры вала. Непосредственные основания для замены — трещины, обломанные зубья, глубокие раковины на контактных поверхностях и выраженная выработка шлицев.

Причиной повреждений могут стать ударная нагрузка, включение механизма с нарушением установленного порядка, недостаток смазки или перекос из-за изношенных опор. Если оставить причину неисправности, новая деталь будет работать в тех же неблагоприятных условиях. Поэтому вместе с повреждённой шестернёй осматривают сопряжённые зубья и состояние вала.

Что сверить при подборе

Ориентируйтесь на обозначение Z-16/26 и сравнение со снятой шестернёй. Проверьте количество и профиль наружных зубьев, число и форму внутренних шлицев, наружный диаметр, размер посадочного отверстия и общую толщину. Отдельно сопоставьте расположение торцевых проточек, уступов и поверхностей, которыми деталь прилегает к соседним частям механизма.

Сильно изношенную деталь полезно сверять с каталогом конкретной машины: выработка и сколы могут мешать оценке исходного профиля. Неправильная толщина способна изменить осевое положение, а несоответствие зубьев или шлицев — вызвать неполную посадку, заедание и ускоренное разрушение зацепления. Установка с усилием не исправляет ошибку подбора.

Особенности установки

Замену выполняют при остановленном двигателе и отключённом приводе оборудования, исключив случайный запуск. При разборке сохраняют порядок втулок, шайб и фиксаторов, если они предусмотрены конструкцией. Посадку очищают от загрязнений и частиц износа; проверяют ответные шлицы, соседнюю шестерню, подшипники и стопорные детали. Повреждённые сопряжённые части меняют по результатам осмотра.

Шестерню устанавливают в предусмотренной ориентации, без перекоса и ударов по зубьям. Осевые зазоры, фиксацию и смазку проверяют по руководству машины. До работы под нагрузкой убеждаются, что собранный механизм вращается без закусывания и лишнего люфта, затем проверяют работу ВОМ в установленном изготовителем порядке.
