Шестерня ВОМ Jinma 200/204/240/244 Z-15/20 Ø21 мм Ø57,5 мм H-24 мм AMG

Шестерня ВОМ Jinma 200/204/240/244 предназначена для механизма вала отбора мощности. Она передаёт вращение через зубчатое зацепление и шлицевое соединение с валом. Исправные зубья и плотная посадка нужны для передачи нагрузки без ударов и лишнего люфта. Деталь используют при ремонте привода ВОМ, когда износ или повреждение снятой шестерни подтверждены осмотром.

Конструкция и обозначения

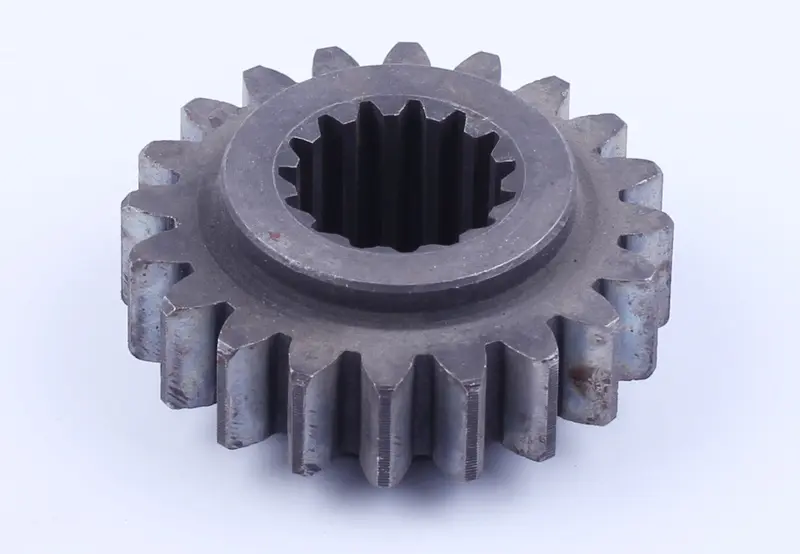

Шестерня имеет наружные прямые зубья, центральное отверстие с внутренними шлицами и выступающую кольцевую ступицу. При подборе учитывают не только зубчатый венец, но и форму ступицы: её положение определяет, как деталь располагается относительно соседних частей механизма. Шлицы должны соответствовать валу по профилю и размерам, чтобы соединение передавало вращение без чрезмерного люфта.

Обозначение детали — Z-15/20, AMG. Указаны диаметры Ø21 мм и Ø57,5 мм, высота H-24 мм. Эти параметры служат отправной точкой для сравнения со снятой шестернёй. Одного совпадения диаметра недостаточно: другая форма зубьев, шлицев или ступицы может помешать сборке либо нарушить зацепление.

Что сверить при подборе

• Количество наружных зубьев, их профиль, ширину венца и наружный диаметр.
• Число внутренних шлицев, их форму и размеры посадочного отверстия.
• Полную высоту шестерни, выступ ступицы и расположение опорных торцов.
• Положение детали на валу, соседние упоры и способ осевой фиксации в конкретном механизме.

Сравнивайте размеры на одинаковых участках обеих деталей. Изношенные вершины зубьев и разбитое отверстие могут исказить результат, поэтому полезно дополнительно проверить ответный вал и сопряжённую шестерню. Не стоит выбирать деталь только по общему силуэту: близкие по внешнему виду шестерни могут различаться посадкой и геометрией зацепления.

Когда требуется замена

Повод для осмотра — стук, усилившийся гул при работе ВОМ, рывки под нагрузкой или металлические частицы в смазке. Эти признаки могут быть связаны и с соседними деталями, поэтому решение о замене принимают после проверки. На самой шестерне ищут сколы, трещины, выкрашивание рабочих поверхностей зубьев и заметную выработку шлицев. Повреждения ускоряют ударные нагрузки, перекос валов и недостаточная смазка.

Установка и проверка

Разборку выполняют при остановленном двигателе и отключённом приводе, исключив случайный запуск и нагрузку от присоединённого оборудования. До снятия фиксируют ориентацию ступицы и порядок расположения шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. Посадку очищают, проверяют вал на задиры, а ответную шестерню — на повреждение зубьев. Также осматривают ближайшие подшипники и элементы фиксации.

Шестерню устанавливают в штатном положении по порядку сборки механизма. Если посадка не совпадает, деталь не забивают и не подгоняют зубья. Повреждённые сопряжённые детали заменяют по результатам осмотра: выработанный вал или ответная шестерня способны быстро испортить новую деталь. После сборки проверяют фиксацию, свободное вращение и отсутствие заеданий, затем работу привода без нагрузки. Ошибка подбора может вызвать шум, неправильное зацепление и повреждение зубьев.
