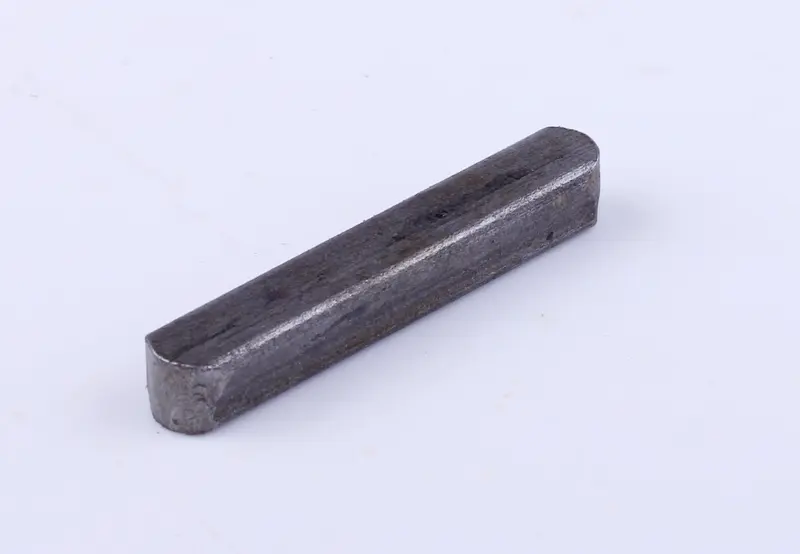

Шпонка АМ8х50 GB898-88 Хingtai 120 AMG

Шпонка АМ8х50 GB898-88 для Хingtai 120 устанавливается в пазовое соединение вала со ступицей. Она передаёт вращающее усилие между этими деталями и препятствует их проворачиванию относительно друг друга. При ремонте такого соединения важны не только сама шпонка, но и состояние пазов: новая деталь должна опираться на неповреждённые поверхности, иначе люфт останется.

Форма и работа соединения

Шпонка имеет вытянутую форму с плоскими продольными гранями и закруглёнными концами. Её боковые поверхности воспринимают нагрузку при передаче крутящего момента. Соответствие формы шпонки пазу позволяет правильно разместить её по длине и собрать соединение без перекоса. Шпонка не заменяет предусмотренное конструкцией крепление ступицы от осевого смещения: крепёж и стопорные детали также должны быть исправны.

Когда нужна замена

Поводом для проверки служат стук при смене нагрузки, появившийся люфт ступицы относительно вала или нарушение передачи вращения. После разборки шпонку осматривают на смятие боковых граней, задиры, трещины и следы среза. Деформация может возникнуть после перегрузки, при ослабленном креплении сопряжённой детали или работе соединения с зазором. Повторная установка повреждённой шпонки увеличивает риск дальнейшего разбивания пазов.

Что сверить при подборе

Сопоставьте обозначения АМ8х50 и GB898-88 с каталогом конкретного механизма и снятой деталью. Дополнительно измерьте длину, ширину и высоту шпонки, проверьте форму концов и размеры посадочного паза. Если старая деталь сильно смята, её деформированные участки нельзя использовать как единственный образец: ориентируйтесь также на исправные поверхности соединения и ремонтную документацию.

Слишком узкая шпонка оставит боковой зазор, из-за которого нагрузка будет передаваться с ударами. Слишком широкая может повредить края паза при попытке запрессовки. Ошибка по высоте мешает ступице занять правильное положение на валу, а неподходящая длина или форма концов не позволяет полностью посадить шпонку. Подгонять случайно выбранную деталь ударами вместо проверки размеров не стоит.

Установка и проверка

Соединение разбирают на остановленной технике, исключив случайный запуск и вращение механизма. После снятия ступицы извлекают старую шпонку, очищают оба паза от загрязнений и осматривают их кромки и боковые стенки. Проверьте вал и ступицу на трещины, выкрашивание и расширение пазов. Если посадочные поверхности разбиты, одной заменой шпонки исправную посадку не восстановить.

Новую шпонку размещают в пазу вала ровно, затем совмещают с ней паз ступицы и собирают соединение без перекоса. Не затягивайте крепёж с целью продавить ступицу через выступающую или неправильно установленную шпонку. Восстановите осевую фиксацию в соответствии с конструкцией механизма; повреждённые стопорные детали замените. После сборки проверьте посадку ступицы, отсутствие относительного люфта и правильность закрепления сопряжённых деталей.
