Шпонка 10х50 Xingtai 120 AMG

Шпонка 10х50 Xingtai 120 AMG предназначена для шпоночного соединения вала со ступицей установленной на нём детали. Она входит в пазы обеих частей и передаёт вращение через боковые поверхности, препятствуя их проворачиванию относительно друг друга. При ремонте такого соединения важны не только размеры шпонки, но и состояние посадочных пазов: новая деталь должна работать с их стенками без перекоса и избыточного зазора.

Форма и назначение

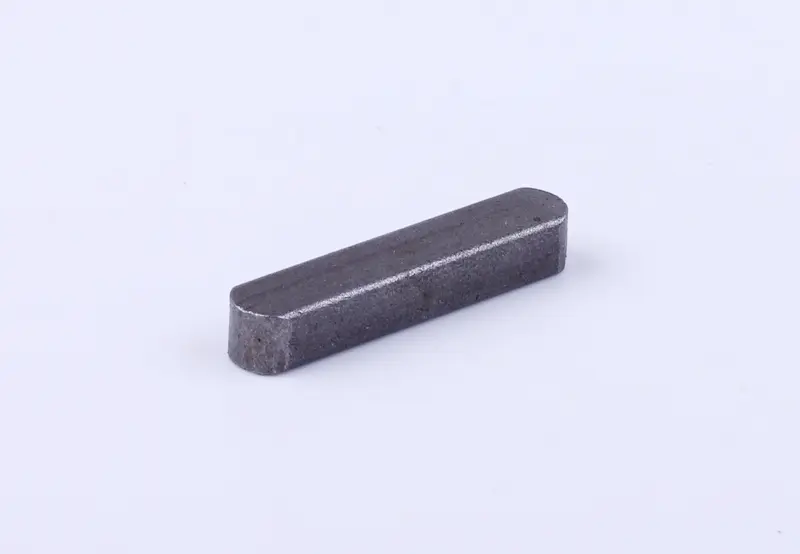

Шпонка имеет продолговатую форму, плоские грани и закруглённые торцы. Такой профиль нужно учитывать при сравнении со снятой деталью: совпадение длины само по себе ещё не означает правильную посадку. Шпонка передаёт крутящий момент, а осевое удержание ступицы обеспечивают предусмотренные конструкцией крепления. Поэтому при сборке проверяют и шпоночное соединение, и крепёж установленной на валу детали.

Когда нужна замена

Причиной замены становятся смятые боковые грани, задиры, трещины, срез или деформация шпонки. О повреждении соединения могут говорить люфт ступицы относительно вала, стук при смене нагрузки и следы взаимного смещения деталей. Эти признаки требуют осмотра: похожие проявления возможны и при износе самих пазов. Если их стенки разбиты или края заметно выкрашены, одной заменой шпонки плотную посадку восстановить не получится.

Что сверить при подборе

Ориентируйтесь на обозначение 10х50 и сравнивайте геометрию с исправным образцом либо размерами, предусмотренными для соединения. Проверьте длину, ширину, высоту, форму торцов и глубину пазов. Высота особенно важна: шпонка должна правильно входить в ответный паз ступицы, не мешая её посадке на вал. Сильно смятую старую деталь нельзя считать точным образцом — её размеры лучше сопоставить с посадочными местами и документацией механизма.

Слишком узкая шпонка оставляет зазор, из-за которого нагрузка передаётся с ударами и быстрее повреждает стенки пазов. Избыточная ширина затрудняет установку и может привести к задирам при запрессовке. Неподходящая высота мешает ступице сесть на своё место либо уменьшает зацепление с её пазом. Длину и скругления торцов сверяют отдельно, чтобы шпонка не упиралась в окончания посадочного паза.

Установка и проверка

Работу выполняют на остановленном механизме с исключённым случайным запуском. Сняв ступицу и старую шпонку, очищают оба паза от загрязнений и осматривают их стенки, дно и края. Заусенцы, трещины и следы смятия требуют внимания до сборки. Шпонку устанавливают ровно, без перекоса, затем совмещают ответный паз и ставят ступицу в порядке, предусмотренном для механизма. Сильными ударами нельзя компенсировать несоответствие размеров.

При замене осмотрите вал, ступицу и детали её осевого крепления. Повреждённые крепёжные детали заменяют по результатам проверки; изношенные пазы оценивают отдельно. После сборки убедитесь, что ступица заняла нужное положение, крепления затянуты по требованиям техники, а в соединении нет ощутимого взаимного проворачивания. Такая проверка помогает обнаружить ошибку посадки до работы под нагрузкой.
