Шпонка 14х50 GB1096-79 Xingtai 120 AMG

Шпонка 14х50 GB1096-79 для Xingtai 120 устанавливается в паз вала и входит в ответный паз ступицы, связывая детали при передаче вращения. Такое соединение удерживает ступицу от проворачивания относительно вала под нагрузкой. При ремонте шпонку подбирают вместе с оценкой состояния обоих пазов: даже новая деталь не устранит люфт, если посадочные поверхности уже разбиты.

Форма и работа соединения

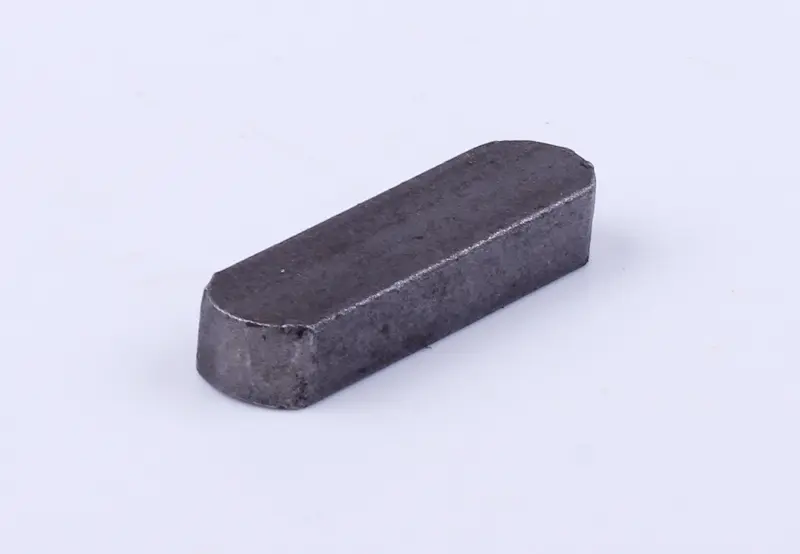

Деталь имеет продолговатую форму, плоские грани и закруглённые торцы. Боковые поверхности шпонки воспринимают усилие между валом и ступицей, поэтому их состояние и посадка особенно важны. Скругления на концах нужно сопоставить с формой паза снятой детали. Шпонка участвует в передаче крутящего момента, а осевое удержание ступицы проверяют отдельно по конструкции механизма: заменять ею штатные крепления нельзя.

Когда требуется замена

Поводом для проверки служат стук при смене нагрузки, заметное свободное перемещение ступицы относительно вала и следы смещения в соединении. После разборки обращают внимание на смятые боковые грани, выработку, трещины, сколы и следы среза шпонки. Такие повреждения могут возникать при перегрузке или работе с люфтом. Одновременно осматривают края пазов: замятые участки и заусенцы мешают посадке, а расширенный паз позволяет деталям ударять друг о друга при каждом изменении усилия.

Что сверить при подборе

Ориентиры для выбора — размерное обозначение 14х50 и код GB1096-79. Сопоставьте их с документацией механизма и снятой шпонкой. Измерьте ширину, длину и высоту детали, проверьте очертания торцов, ширину и глубину паза вала, а также ответный паз ступицы. Сильно изношенную шпонку нельзя использовать как единственный образец размера: её грани могли потерять исходную форму. В таком случае нужны контрольные размеры посадки или данные документации.

Слишком узкая шпонка оставляет боковой зазор, из-за которого соединение получает ударную нагрузку. Слишком широкая не садится в паз без повреждения кромок. Ошибка по высоте может помешать ступице занять своё место либо уменьшить рабочее зацепление, а лишняя длина — вызвать упор в конце паза. Подгонять неподходящую деталь сильными ударами или произвольным стачиванием не стоит: так легко скрыть ошибку подбора и ухудшить посадку.

Установка и проверка

Работу выполняют на остановленном механизме, исключив случайное вращение вала. После снятия ступицы извлекают старую шпонку, очищают пазы от загрязнений и проверяют их кромки. Заусенцы устраняют без изменения геометрии посадочных поверхностей. Новую шпонку устанавливают в паз без перекоса, совмещают с ответным пазом и собирают соединение в предусмотренном для механизма порядке. Если ступица заедает, причину находят до дальнейшей сборки, а не протягивают её крепежом через сопротивление.

При сборке проверяют штатные детали осевой фиксации и заменяют повреждённые крепления. Ступица должна занять своё положение, а шпонка — оставаться в пазу без смещения и перекоса. До подачи нагрузки проверяют соединение на люфт и свободное движение механизма в предусмотренных пределах. Если новый комплект соединяемых деталей продолжает стучать или смещаться, требуется повторная проверка пазов и посадки.
