Шпонка 8х80 Xingtai 120 AMG

Шпонка 8х80 Xingtai 120 AMG предназначена для шпоночного соединения вала со ступицей установленной на нём детали. Она входит в совмещённые пазы и передаёт вращение между деталями, препятствуя их проворачиванию относительно друг друга. При ремонте такого соединения важна точность посадки: даже небольшая выработка на боковых поверхностях может привести к люфту и ударам при изменении нагрузки.

Конструкция и назначение

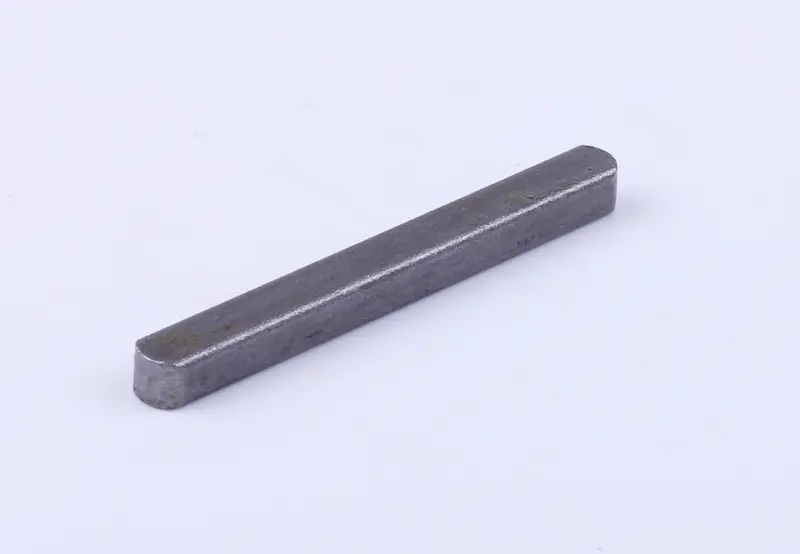

Это продолговатая шпонка с плоскими гранями и скруглёнными концами. Такая форма требует соответствующего профиля паза: при подборе учитывают не только обозначение 8х80, но и полное сечение, длину и очертания торцов. Работу соединения определяет контакт боковых граней шпонки со стенками пазов. Она не заменяет предусмотренное конструкцией крепление ступицы от осевого смещения.

Когда требуется замена

Повод осмотреть шпонку — появление углового люфта между валом и ступицей, стука при смене направления нагрузки или следов смещения в соединении. После разборки проверяют боковые грани и торцы: смятие, ступенчатая выработка, трещины и срезанные участки означают, что деталь нельзя оставлять в работе. Причиной повреждения бывает работа с ослабленным креплением, изношенными пазами или ударными нагрузками.

Вместе со шпонкой осматривают паз вала и паз ступицы, а также детали, удерживающие ступицу на месте. Если стенки паза разбиты или края сильно замяты, одной заменой шпонки плотную посадку не восстановить. Новая деталь в изношенном соединении снова начнёт получать удары, а повреждение может перейти на вал или ступицу.

Что сверить при подборе

Сопоставьте снятую шпонку с обозначением 8х80 и измерьте её ширину, высоту и длину. Отдельно проверьте форму концов и размеры посадочных пазов. Сильно изношенную деталь лучше не использовать как единственный образец: её грани уже могут быть смяты, поэтому размеры стоит сверять и с посадочными местами. Совпадение длины при другой высоте или ширине не обеспечивает правильную установку.

Установка и проверка

Разбирайте соединение на остановленной технике, исключив случайное вращение вала. После снятия ступицы извлеките старую шпонку, очистите пазы от загрязнений и остатков повреждённой детали. Проверьте кромки на заусенцы, которые мешают посадке. Новая шпонка должна занять своё место без перекоса; забивать неподходящую деталь сильными ударами или подгонять её наугад нельзя.

Совместите паз ступицы со шпонкой и собирайте соединение в порядке, предусмотренном для конкретного механизма. Если ступица упирается и не проходит на место, остановитесь и проверьте высоту выступающей части шпонки, совмещение пазов и состояние кромок. Чрезмерная высота мешает сборке, а недостаточная ширина оставляет люфт. После установки закрепите ступицу штатным способом и проверьте соединение на относительное проворачивание. Правильный подбор помогает избежать повторного смятия шпонки и повреждения посадочных поверхностей.
