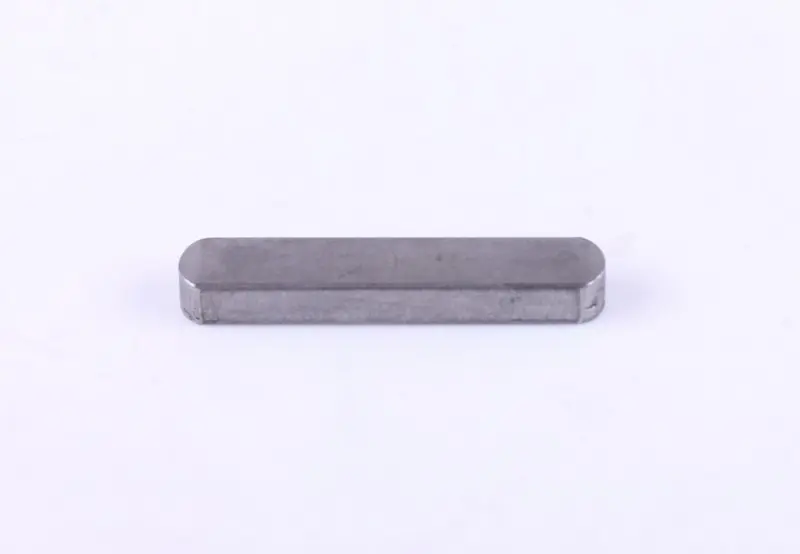

Шпонка C10*63 GB1096-79 DongFeng 240/244 AMG

Шпонка C10*63 GB1096-79 для DongFeng 240/244 служит для передачи вращения между валом и установленной на нём деталью со шпоночным пазом. Она входит в сопряжённые пазы и удерживает соединение от взаимного проворачивания. Обозначение AMG сохранено в названии. При ремонте шпонку подбирают к конкретному месту установки: совпадение модели техники само по себе не заменяет проверки пазов и снятой детали.

Как работает соединение

Это продолговатая шпонка с плоскими гранями и закруглёнными торцами. При передаче крутящего момента нагрузку воспринимают её боковые поверхности и стенки пазов. Поэтому для исправного соединения важны не только общая длина и форма, но и посадка по ширине. Шпонка должна соответствовать обеим сопрягаемым деталям; случайно подобранная планка может войти в паз, но не обеспечить правильного контакта под нагрузкой.

Когда требуется замена

Повод осмотреть шпонку — появившийся угловой люфт между валом и ступицей, стук при смене нагрузки или следы проворачивания соединения. После разборки проверяют боковые грани: замятые участки, выработка, трещины и срез указывают на необходимость замены. Повреждения могут возникать при перегрузке, ослаблении крепления сопряжённой детали или работе с зазором в пазу. Одновременно осматривают сам вал и ступицу: новая шпонка не устранит износ их посадочных поверхностей.

Что сверить при подборе

Сопоставьте обозначение C10*63 GB1096-79 с каталогом нужного соединения и снятой шпонкой. Проверьте её ширину, высоту, длину и очертания торцов, а также ширину и глубину пазов. Измерять сильно смятую деталь как единственный образец нельзя: изношенная грань даст ошибочный размер. В таком случае ориентируются также на исправные участки посадки и документацию механизма. Различие по высоте может помешать ступице занять своё место, а недостаточная ширина оставит люфт.

Отдельно оцените состояние кромок пазов. Заусенцы и забоины мешают посадке даже правильно подобранной шпонки, а расширенный паз требует восстановления соединения. Не стоит компенсировать его износ прокладками или намеренно расклёпывать шпонку: такой способ не возвращает правильную геометрию сопряжения. Если вместе со шпонкой повреждены вал или ступица, вопрос их ремонта либо замены решают до сборки.

Особенности установки

Работу выполняют на остановленном механизме, исключив случайный запуск. После снятия сопряжённой детали удаляют старую шпонку и очищают пазы от загрязнений и оставшихся фрагментов. Новую деталь устанавливают без перекоса, затем совмещают паз ступицы со шпонкой и собирают соединение в порядке, предусмотренном для этого механизма. Если ступица упирается или идёт с перекосом, сборку прекращают и проверяют посадку; затягиванием крепежа нельзя исправлять несоответствие размеров.

При сборке осматривают предусмотренные конструкцией крепёж и стопорные детали, повреждённые заменяют. Шпонка передаёт вращение, а осевую фиксацию обеспечивают соответствующие детали соединения. После установки проверяют положение ступицы и отсутствие взаимного углового люфта. Слишком свободная посадка приводит к ударам и дальнейшему разбиванию пазов; чрезмерно тугая может повредить кромки и затруднить последующую разборку.
