Шпонка С10 DongFeng 240/244 AMG

Шпонка С10 DongFeng 240/244 AMG предназначена для шпоночного соединения: она связывает вал с установленной на нём деталью и передаёт вращающее усилие через боковые поверхности пазов. Такое соединение удерживает сопряжённые детали от проворачивания относительно друг друга. При ремонте шпонку подбирают по посадке, а не только по названию техники: от соответствия пазам зависит работа всего соединения.

Форма и работа соединения

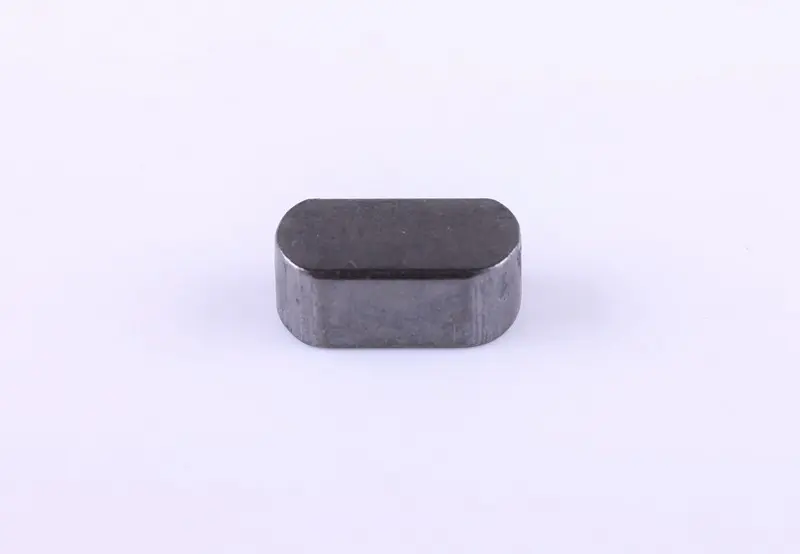

Деталь имеет продолговатую форму, плоские широкие поверхности и скруглённые торцы. Эти особенности нужно учитывать при сравнении со снятой шпонкой: форма концов должна соответствовать посадочному месту. Обозначение С10 сохраняют при подборе, а размеры проверяют отдельно измерением. Шпонка передаёт нагрузку боковыми гранями; она не заменяет предусмотренные конструкцией гайки, кольца и другие детали осевого крепления.

Когда требуется замена

Поводом для осмотра служат люфт между валом и установленной деталью, стук при изменении нагрузки или следы их взаимного смещения. После разборки проверяют боковые грани шпонки: замятия, выработка, трещины и срезанные участки требуют замены. Такие повреждения могут возникать при ударной нагрузке, неплотной посадке или износе пазов. По одному стуку причину не определяют — состояние соединения оценивают после доступа к нему.

Одновременно осматривают паз вала и паз сопряжённой детали. Разбитые кромки и увеличенная ширина посадочного места позволяют шпонке перемещаться под нагрузкой. Если заменить только её, оставив повреждённые пазы, люфт сохранится и новая деталь снова начнёт изнашиваться. При разборке также проверяют крепёж, который удерживает сопряжённую деталь в нужном положении.

Что сверить при подборе

• Ширину, высоту и длину снятой шпонки, учитывая выработку и деформацию её поверхностей.
• Форму торцов и соответствие контуру паза: округление не должно мешать полной посадке.
• Ширину и глубину обоих пазов, а также состояние их боковых стенок.
• Положение установленной шпонки: она должна обеспечивать сборку без перекоса и недопустимого люфта.

Сильно изношенную шпонку нельзя использовать как единственный размерный образец. Её сравнивают с посадочными местами и требованиями к конкретному соединению. Слишком узкая деталь создаёт зазор и ударную нагрузку на кромки. Избыточная высота может помешать сопряжённой детали занять своё место, а неподходящая длина или форма торцов — полностью установить шпонку в паз.

Особенности установки

После снятия сопряжённой детали извлекают старую шпонку, очищают пазы от загрязнений и проверяют, нет ли задиров. Новую шпонку устанавливают без перекоса, затем совмещают с ней паз ответной детали и выполняют сборку в порядке, предусмотренном для этого механизма. Если посадка требует чрезмерного усилия, проверяют размеры, заусенцы и взаимное положение деталей, а не забивают соединение ударами.

После сборки восстанавливают штатное крепление и проверяют отсутствие относительного углового люфта. Шпонка должна работать совместно с исправными пазами: подтачивание неподходящей детали или попытка компенсировать ею износ посадочного места не устраняют причину повреждения.
