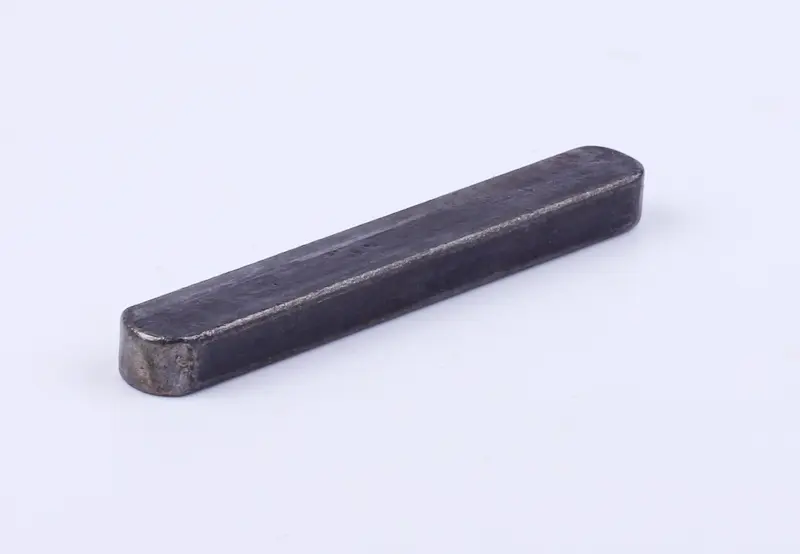

Шпонка С14х100 GB1096-79 для Xingtai 120 AMG

Шпонка С14х100 GB1096-79 для Xingtai 120 служит для передачи вращения между валом и установленной на нём деталью со ступицей. Она входит в сопряжённые пазы и удерживает соединённые детали от проворачивания относительно друг друга. Исправная посадка нужна, чтобы усилие передавалось через боковые поверхности шпонки без ударов и нарастающего люфта.

Форма и работа соединения

Деталь имеет вытянутую форму, плоские грани и закруглённые торцы. При подборе имеют значение не только длина, но и поперечное сечение, очертания концов и соответствие пазу. Шпонка должна правильно сопрягаться одновременно с валом и ступицей: совпадения одного размера недостаточно. Обозначения С14х100 и GB1096-79 помогают сопоставить деталь с документацией на механизм, а размеры снятой шпонки позволяют проверить выбор на практике.

Когда требуется замена

Повод осмотреть шпоночное соединение — стук при смене нагрузки, появившийся угловой люфт или смещение ступицы относительно вала. Эти признаки требуют проверки всего соединения, поскольку причина может быть как в шпонке, так и в её посадочных местах. На снятой детали ищут смятые боковые грани, выработку, трещины и следы среза. Деформированную шпонку повторно не устанавливают: она уже не обеспечивает прежнего контакта с пазами.

Износ часто сопровождается разбиванием кромок паза. Поэтому при замене осматривают вал и ступицу, особенно участки, на которые приходилась нагрузка. Если стенки паза расширены или повреждены, одна новая шпонка не устранит люфт. Также проверяют предусмотренные конструкцией крепления ступицы: шпонка передаёт вращение, а её наличие само по себе не означает, что деталь закреплена от осевого перемещения.

Что сверить при подборе

Сравните снятую шпонку и замену по длине, ширине, высоте и форме торцов. Замеры выполняйте по сохранившимся поверхностям: смятый край или заусенец искажает результат. Если старая деталь сильно повреждена, ориентируйтесь на размеры пазов и документацию механизма. Отдельно проверьте глубину посадки и свободное пространство в пазу ступицы. Слишком высокая шпонка может помешать ступице занять правильное положение, даже когда ширина совпадает.

Особенности установки

После разборки удалите из пазов грязь, остатки разрушенной детали и свободные частицы. Осмотрите кромки и убедитесь, что заусенцы не мешают посадке. Установите шпонку в предусмотренное положение, затем совместите паз ступицы с выступающей частью шпонки. Во время сборки следите, чтобы она не перекосилась и не вышла из своего места. Не пытайтесь компенсировать несоответствие размеров сильными ударами: так можно повредить и новую деталь, и посадочные поверхности.

После сборки проверьте посадку ступицы и восстановите её штатное крепление по документации техники. В соединении не должно быть ощутимого проворачивания между валом и ступицей. Слишком узкая шпонка оставляет зазор, который под нагрузкой превращается в ударную нагрузку на грани; слишком крупная мешает сборке и может деформировать паз. Правильный подбор сохраняет плотное сопряжение и помогает избежать повторной разборки из-за быстро вернувшегося люфта.
