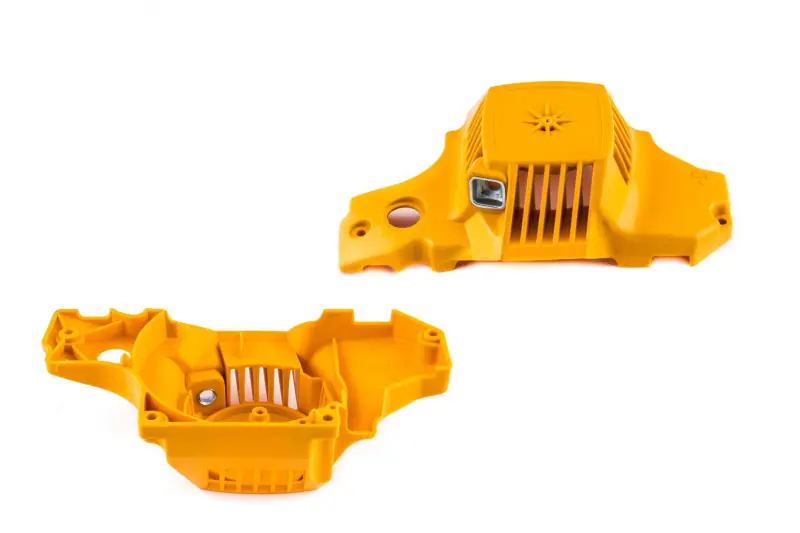

Крышка стартера бензопилы Partner P350 EMAS

Крышка стартера бензопилы Partner P350 EMAS

Корпусная деталь ручного стартера предназначена для бензопилы Partner P350. Она закрывает пусковой механизм с боковой стороны двигателя, служит основанием для его размещения и сохраняет предусмотренное положение компонентов относительно ответной части стартера. Такая крышка нужна при трещинах, деформации, сломанных участках корпуса или повреждении точек крепления старой детали.

Назначение и особенности конструкции

Крышка имеет формованный корпус характерной для Partner P350 конфигурации. На наружной части расположена решетка с продольными вентиляционными прорезями, а по краям предусмотрены участки под крепление к корпусу бензопилы. Внутренняя сторона образует полость для деталей ручного запуска и содержит посадочные элементы. Правильное взаимное положение крышки, пускового механизма и ответных деталей двигателя необходимо для свободного движения шнура и нормального возврата стартера после рывка.

Замена требуется не только при полном разрушении корпуса. Основанием для ремонта могут стать трещины возле крепежных отверстий, искривление после удара, ослабленная посадка, следы контакта движущихся частей с внутренней поверхностью или невозможность надежно закрепить старую крышку. Эксплуатация деформированной детали способна сопровождаться перекосом механизма, заеданием шнура и посторонним шумом при запуске.

Что проверить при подборе

• Модель бензопилы. Деталь заявлена для Partner P350; обозначение модели следует сверить с данными конкретной пилы.
• Форму контура. Сравните изгибы корпуса, расположение выступов и прилегающие участки с демонтированной крышкой.
• Точки крепления. Количество и положение отверстий должны соответствовать корпусу бензопилы без растягивания, подрезки или принудительного совмещения.
• Внутреннюю геометрию. Посадочные стойки, полость под механизм и расстояние до вращающихся деталей необходимо сопоставить со старой крышкой.
• Конфигурацию стартера. Перед установкой проверьте соответствие шкива, пружины, шнура и других используемых компонентов посадочным местам новой детали.

Маркировка P350 является главным ориентиром, однако у техники разных выпусков могут встречаться конструктивные изменения. Поэтому надежный подбор выполняют одновременно по модели и по геометрии снятой детали. Совпадение одного названия без проверки креплений и внутренней стороны недостаточно, особенно если бензопила ранее ремонтировалась или на ней уже установлен нештатный стартер.

Рекомендации по установке

Работы проводят на остановленной и остывшей бензопиле. Перед монтажом очищают прилегающую поверхность от опилок и загрязнений, осматривают крепеж, шкив, возвратную пружину и шнур. Детали стартера должны размещаться без перекоса, а крышка — прилегать к корпусу по всему предусмотренному контуру. Крепеж затягивают равномерно: чрезмерное усилие может повредить посадочные участки, а слабая затяжка приводит к вибрации и смещению корпуса.

После сборки шнур несколько раз плавно вытягивают и отпускают без запуска двигателя. Он должен двигаться без рывков и полностью возвращаться внутрь, а крышка не должна смещаться или соприкасаться с вращающимися компонентами. Вентиляционные прорези оставляют открытыми и регулярно очищают от опилок. Если шнур заедает, возврат происходит не полностью либо появляется трение, установку нужно повторно проверить до начала работы.
