Штифт тяговый Foton 240/244 AMG

Тяговый штифт Foton 240/244 AMG предназначен для соединения деталей тягового механизма. Он удерживает сопряжённые части в предусмотренном положении и воспринимает нагрузку в месте их соединения. Состояние штифта влияет на плотность посадки: изношенная поверхность увеличивает зазор, а нагрузка при движении начинает передаваться с ударами. При замене нужно проверить не только сам штифт, но и отверстия, в которых он установлен.

Конструкция и признаки износа

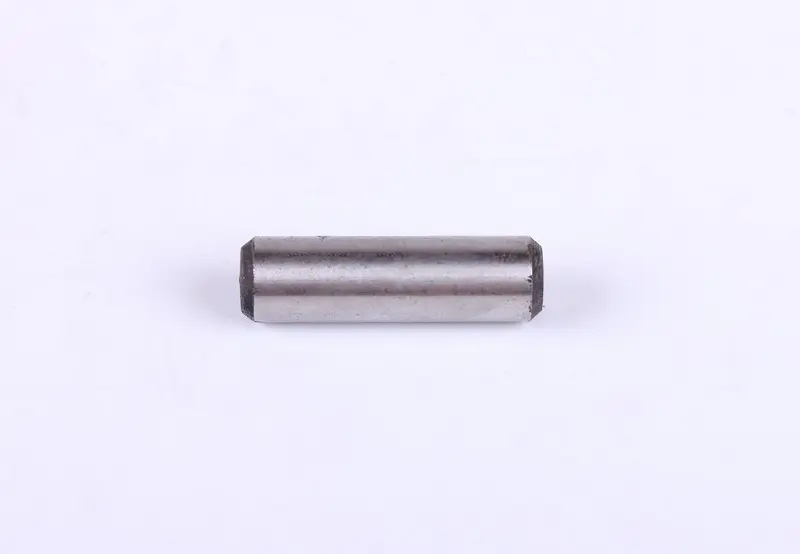

Штифт имеет прямую цилиндрическую форму, гладкую боковую поверхность и фаски по краям торцов. Для подбора важны диаметр цилиндрической части, общая длина и форма концов. Даже небольшое отличие диаметра меняет посадку: слишком тонкая деталь оставляет люфт, а слишком толстая не занимает своё место без повреждения сопряжённых поверхностей. Фаски облегчают первоначальное совмещение с отверстием, но не компенсируют несоответствие размеров.

Поводом для осмотра служат стук в соединении, заметное перемещение деталей относительно друг друга и увеличение свободного хода механизма. На снятом штифте проверяют участки контакта: выработку, борозды, задиры, вмятины и неравномерное истирание по окружности. Изгиб, трещины и повреждённые торцы также требуют внимания. Такие дефекты могут появиться из-за перекоса, ударных нагрузок или работы с увеличенным зазором. Один лишь стук не указывает точно на штифт — его посадочные места могут быть изношены одновременно.

Что сверить при подборе

Сравните снятую деталь с заменой по длине, диаметру и очертаниям торцов. Диаметр лучше измерить в нескольких местах по длине и в разных направлениях: замер только на выработанном участке может дать заниженное значение. Сохранённые участки поверхности помогают оценить первоначальную геометрию, а окончательно посадку проверяют по сопряжённым деталям и требованиям к конкретному соединению. Учитывайте также глубину установки и способ удержания штифта от смещения.

Осмотрите отверстия на овальность, разбитые края и следы перекоса. Если в соединении предусмотрены втулки или отдельные фиксаторы, проверьте их состояние и соответствие посадке. Новый штифт в изношенном отверстии может сохранить прежний люфт и быстро получить выработку. Недостаточная длина уменьшает площадь контакта, а чрезмерно выступающий конец способен мешать соседним деталям. Подбор только по названию техники без проверки геометрии не исключает такую ошибку.

Замена и проверка соединения

Перед разборкой снимите нагрузку с соединения и поддержите детали, которые могут сместиться после извлечения штифта. Запомните глубину его установки и расположение фиксации. После снятия очистите посадочные поверхности, удалите загрязнения и проверьте кромки отверстий. Совместите детали без перекоса; не используйте новый штифт для стягивания несовпадающих отверстий и не забивайте его сильными ударами при сопротивлении. Способ установки и необходимость смазки определяются устройством соединения. После сборки восстановите предусмотренную фиксацию, проверьте посадку и отсутствие заеданий. Сохранившийся люфт — повод повторно осмотреть сопряжённые детали, а не увеличивать усилие при установке.
