Шестерня вала отбора мощности Z-35 Xingtai 120/220 AMG

Шестерня вала отбора мощности Z-35 Xingtai 120/220 AMG предназначена для ремонта механизма, который передаёт вращение к валу отбора мощности. Через этот привод техника приводит в действие подключённое оборудование. Обозначение Z-35 означает 35 зубьев: их число нужно учитывать при подборе вместе с посадкой и геометрией зубчатого венца.

Конструкция и причины замены

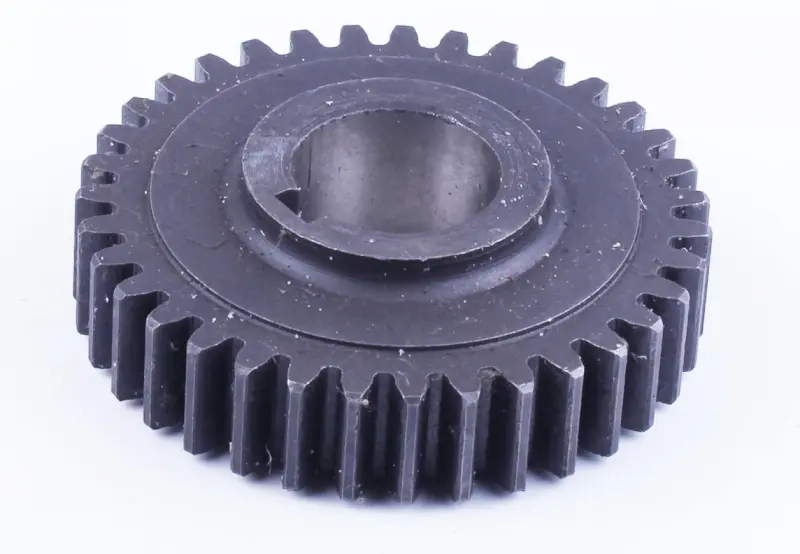

Шестерня имеет наружные прямые зубья, выступающую ступицу и центральное отверстие с пазом под шпонку. Зубчатый венец входит в зацепление с ответной шестернёй, а посадочное отверстие и шпоночное соединение связывают деталь с валом. При сравнении деталей имеет значение не только внешний диаметр, но и расположение ступицы относительно венца.

Поводом для замены служат сколотые или сломанные зубья, трещины, выраженная выработка боковых поверхностей зубьев, повреждение отверстия либо разбитый шпоночный паз. Гул, стук и рывки при работе привода требуют проверки зацепления и опор вала: по одному шуму нельзя определить, какая именно деталь изношена. Если шестерня качается на посадке, нужно проверить также вал и шпонку.

Что сверить со снятой деталью

Начните с числа зубьев и формы зацепления. Далее сравните диаметр посадочного отверстия, ширину и глубину шпоночного паза, ширину зубчатого венца, общую толщину детали и выступ ступицы. Размеры удобно снимать с очищенной старой шестерни, учитывая выработку на посадочных поверхностях. Сильно повреждённые места не подходят как единственный ориентир для измерения.

Совпадение числа зубьев само по себе не обеспечивает правильного зацепления. Нужно сверить шаг и профиль зубьев, а также положение венца после установки на вал. Ошибка в посадке может вызвать люфт или помешать сборке; неправильная ширина либо смещение венца — нарушить контакт с ответной шестернёй. Не подгоняйте деталь силой, если размеры или расположение упорных поверхностей отличаются.

Замена и проверка сопряжённых деталей

Разбирайте привод на остановленной технике, исключив случайный запуск. До снятия запомните ориентацию ступицы и порядок расположения деталей, которые удерживают шестерню на валу. Используйте способ демонтажа, предусмотренный конструкцией механизма; удары по зубьям могут повредить венец и затруднить последующую оценку состояния детали.

Очистите посадку и проверьте шпонку, паз на валу, ответную шестерню, подшипники и фиксирующие детали. Повреждённую шпонку или изношенную фиксацию заменяют по состоянию. Сколы на ответных зубьях и люфт подшипников следует устранить при ремонте: они могут быстро повредить новую шестерню. Уберите из корпуса обнаруженные металлические обломки и продукты износа.

При сборке сохраните предусмотренную ориентацию и осевую фиксацию, обеспечьте смазку согласно требованиям механизма. До работы под нагрузкой проверьте свободное вращение и отсутствие закусывания доступным для этой конструкции способом. После сборки посторонний стук, тугой ход или неравномерное зацепление — повод остановить проверку и выяснить причину.
