Шестерня вала отбора мощности Z-32/42 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Шестерня вала отбора мощности Z-32/42 предназначена для ремонта привода ВОМ тракторов Foton 244, ДТЗ 244, Jinma 244/264. Через этот механизм вращение передаётся навесному оборудованию, которому нужен привод от трактора. Состояние зубьев и посадки шестерни влияет на работу передачи под нагрузкой: повреждённая деталь может вызывать шум, удары и дальнейший износ сопряжённых деталей. Обозначение товара — Z-32/42 AMG.

Конструкция и причины замены

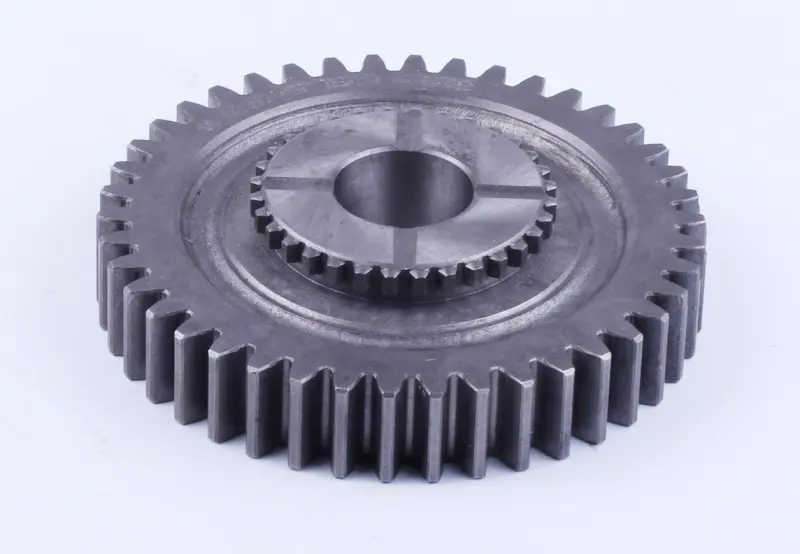

Шестерня имеет большой наружный зубчатый венец, меньший венец на выступающей центральной части и сквозное отверстие. Такая геометрия требует сверять обе зубчатые части: совпадения только наружного диаметра недостаточно. Положение центральной части относительно основного венца также имеет значение при сборке — оно должно соответствовать снятой детали.

Повод для замены — сколы и трещины зубьев, выкрашивание рабочих поверхностей, выраженная выработка профиля или повреждение посадочного отверстия. Посторонний гул, стук при передаче нагрузки и рывки привода служат поводом осмотреть механизм, но сами по себе ещё не указывают именно на эту шестерню. Похожими признаками может сопровождаться износ сопряжённой шестерни или подшипников.

Что сверить при подборе

Ориентируйтесь на снятую шестерню и каталог конкретного трактора. Помимо модели техники и обозначения Z-32/42, сопоставьте конструкцию детали, размеры посадки и положение зубчатых венцов. Внешне близкая шестерня с другой геометрией может не обеспечить правильное зацепление даже тогда, когда её удаётся установить на место.

• Пересчитайте зубья каждого венца отдельно и сравните их профиль и направление.
• Измерьте наружные диаметры, общую толщину и ширину каждой зубчатой части.
• Сверьте диаметр и форму центрального отверстия, выступы, выемки и способ фиксации на валу.
• Проверьте расстояния между опорными торцами и расположение венцов относительно них.

При сильном разрушении зубьев или посадки замеры изношенных участков могут вводить в заблуждение. В таком случае полезны сохранившиеся поверхности, каталожный чертёж и данные сопряжённых деталей. Не пытайтесь компенсировать несовпадение посадки ударами или произвольной доработкой отверстия.

Установка и проверка

Шестерню меняют при остановленном двигателе, отключённом приводе ВОМ и исключённом случайном запуске. При разборке сохраняют порядок расположения дистанционных деталей и фиксаторов. После снятия очищают место установки от загрязнений и продуктов износа, осматривают вал, ответные зубья и подшипники. Повреждённая сопряжённая деталь способна быстро испортить новую шестерню, поэтому причину разрушения устраняют до сборки.

Установку выполняют в предусмотренной для механизма ориентации, подходящим инструментом, без ударов по зубьям. Проверяют фиксацию, осевой зазор и свободное вращение по требованиям руководства трактора. Уплотнения и стопорные детали заменяют при повреждении либо если их повторное применение не допускается. После сборки обеспечивают предусмотренную смазку и проводят пробное включение без нагрузки. Заедание, стук или необычный шум требуют остановки и проверки: неверная посадка или зацепление могут повредить соседние детали передачи.
