Шестерня 1-й передачи заднего хода подвижная Z-42 Xingtai 120 AMG

Подвижная шестерня 1-й передачи заднего хода для Xingtai 120 предназначена для работы в механизме коробки передач. Обозначение Z-42 указывает на 42 зуба. Шестерня передаёт вращение через зацепление, а её подвижная посадка позволяет смещаться вдоль вала при переключении. При замене важны и соответствие зубчатого венца, и правильная посадка на валу: от них зависят свободное перемещение детали и полнота включения передачи.

Устройство и причины замены

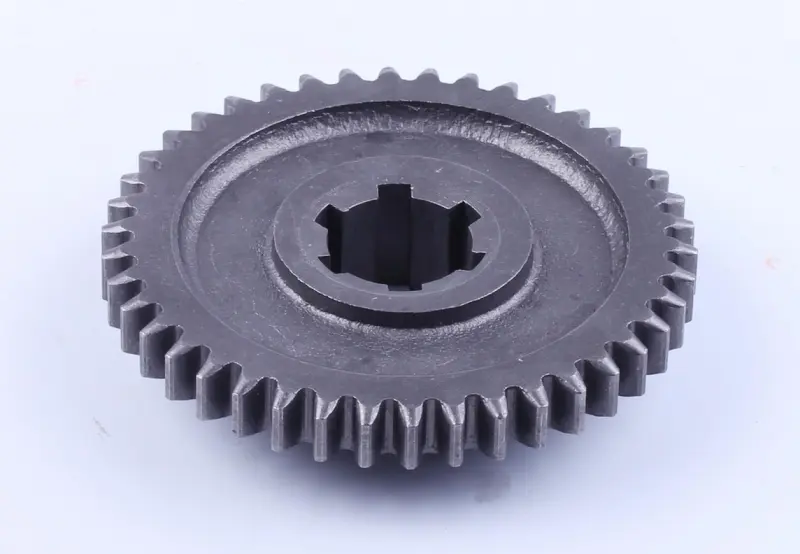

Деталь выполнена в форме диска с наружными прямыми зубьями, центральной ступицей и внутренним шлицевым отверстием. Шлицы связывают шестерню с валом, передавая усилие и сохраняя возможность осевого перемещения. При подборе нужно учитывать выступ ступицы и расположение венца относительно посадочного отверстия: похожие по диаметру шестерни могут занимать разное положение внутри коробки.

Основания для замены — сколы и трещины зубьев, заметная выработка их боковых поверхностей, повреждение заходных кромок, разбитые внутренние шлицы. Износ может сопровождаться стуком, повышенным шумом под нагрузкой, затруднённым включением или самопроизвольным выключением передачи. Эти признаки требуют осмотра механизма: люфт вала, изношенная вилка переключения или повреждённая сопряжённая шестерня способны давать похожие симптомы. Замена одной детали без устранения причины ускоряет повторный износ.

Что сверить со снятой шестернёй

Начните с числа зубьев и формы зацепления, затем сравните наружный диаметр, ширину венца и общую толщину детали. Для посадки проверьте количество и профиль внутренних шлицев, размеры отверстия, высоту и сторону выступа ступицы. Отдельно сопоставьте торцы и поверхности, через которые механизм переключения перемещает шестерню. Одного совпадения Z-42 недостаточно: различия в посадке или осевом положении могут помешать сборке либо оставить зубья в неполном зацеплении.

Снятую деталь удобно использовать как образец, но сильно изношенные поверхности не стоит принимать за исходный размер. Сопоставляйте измерения с неповреждёнными участками и устройством посадочного места. Проверьте также шлицы вала: новая шестерня не устранит люфт, если изношен сам вал. Ошибка в ширине или положении венца может привести к контакту с соседними деталями, тугому ходу и повреждению зубьев при работе.

Установка и проверка

При разборке зафиксируйте ориентацию шестерни и порядок расположенных рядом втулок, шайб и стопорных деталей. Очистите место установки от загрязнений и продуктов износа. Осмотрите сопряжённые зубья, вал, вилку переключения и опоры вала; повреждённые детали заменяют вместе с шестернёй по результатам проверки. Сохранение изношенной пары может оставить шум и быстро испортить новый венец.

Устанавливайте шестерню в предусмотренном положении, без забивания на шлицы. Если она заедает, проверьте совпадение профиля, заусенцы и состояние вала. После сборки проверьте свободное перемещение, полное включение и отсутствие задевания соседних деталей. Осевые зазоры, фиксацию и смазку обеспечивают по требованиям коробки передач. Первую проверку проводят без рабочей нагрузки, контролируя переключение и посторонние звуки.
