Фонарь задний кабины DongFeng 240/244, стоп-сигнал и поворот, AMG

Задний фонарь кабины DongFeng 240/244 AMG объединяет стоп-сигнал и указатель поворота. Он нужен для обозначения торможения и подачи сигнала о смене направления движения. Такой фонарь заменяют при повреждении корпуса или рассеивателя, нарушении крепления и неисправностях, из-за которых восстановить работу старого прибора уже не удаётся.

Конструкция и причины замены

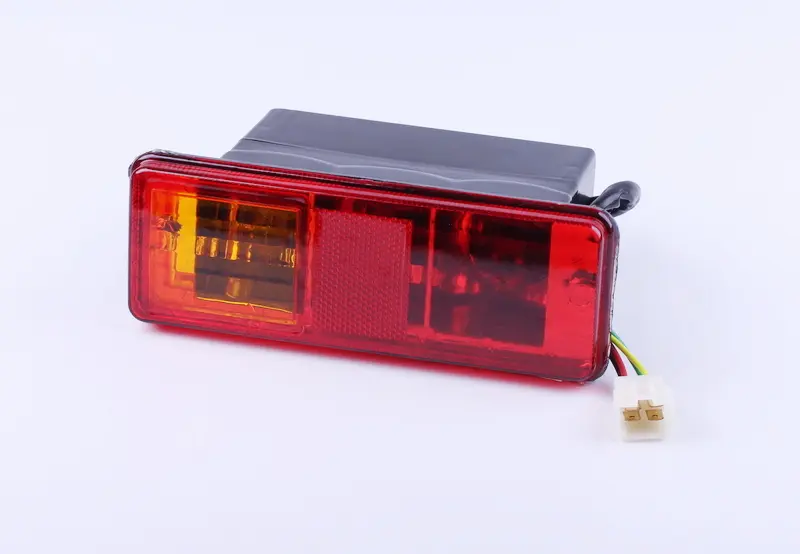

Фонарь имеет прямоугольную форму, красный рассеиватель с отдельной янтарной секцией и выступающий сзади корпус. Сбоку выведены провода с разъёмом. При подборе учитывайте не только лицевую часть: глубина корпуса и расположение вывода проводов влияют на то, как деталь встанет на место и останется ли пространство для подключения.

Поводом для замены служат трещины рассеивателя, сколы по краям, повреждённые места крепления и попадание воды внутрь. Через негерметичные стыки в корпус проникают влага и пыль, а окисление контактов может вызывать перебои в работе сигналов. Если фонарь перестал светить без заметных повреждений, сначала проверяют питание, соединения и источник света: замена всего прибора нужна не при каждой такой неисправности.

Что сверить со снятым фонарём

Сопоставьте ширину, высоту и глубину корпуса, расположение креплений и расстояния между ними. Проверьте, как ориентированы цветные секции на вашей технике и куда выходит проводка. Корпус должен занимать штатное место без упора в соседние детали, а рассеиватель — оставаться открытым. Совпадения общей прямоугольной формы недостаточно: даже небольшой сдвиг креплений мешает закрепить фонарь без перекоса.

Отдельно сравните разъём: форму колодки, количество и расположение контактов, способ фиксации. Проверьте назначение выводов стоп-сигнала и поворота по схеме техники, а также соответствие фонаря бортовому напряжению. Цвет изоляции сам по себе не определяет, куда подключать провод. Ошибка в соединении может привести к включению не той секции, отсутствию сигнала или короткому замыканию. Длины вывода должно хватать для соединения без натяжения.

Установка и проверка

Работу начинают с отключения питания. При снятии старого фонаря отмечают расположение проводов и освобождают разъём, удерживая его за колодку. Посадочное место очищают от грязи, проверяют кронштейн, крепёж и состояние прилегающих уплотнений, если они предусмотрены конструкцией. Повреждённую колодку, окисленные контакты и провода с потрескавшейся изоляцией стоит привести в порядок одновременно с заменой фонаря.

Новый корпус закрепляют ровно, без чрезмерной затяжки и деформации. Проводку укладывают так, чтобы её не пережимало креплением и она не тёрлась об острые кромки. После подключения питания отдельно проверяют стоп-сигнал при нажатии на тормоз и указатель поворота при его включении. Затем проверяют их совместную работу: сигналы не должны подменять друг друга или пропадать. Если свет мигает от шевеления колодки, соединение нужно исправить до эксплуатации.
