Сухари клапана, комплект для мотоблока 178F/186F (6/9Hp) AMG-2

Комплект сухарей клапана для двигателей мотоблоков 178F/186F (6/9Hp) удерживает тарелку клапанной пружины на стержне клапана. Сухари входят в зацепление с канавкой стержня и фиксируются в посадке тарелки под усилием пружины. От правильности этого соединения зависит, останется ли пружина закреплённой при движении клапана.

Как устроено крепление

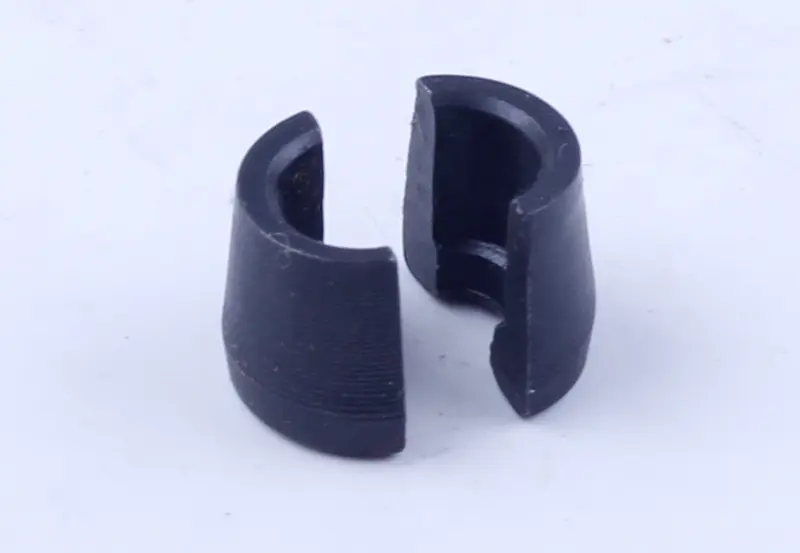

Сухари представляют собой две раздельные половинки с закруглённой наружной поверхностью и внутренним выступом. При сборке они охватывают стержень клапана, а тарелка обжимает их снаружи. Разъёмная конструкция позволяет разобрать крепление при снятии клапана или замене пружины. Здесь важна точность сопряжения: сухари, канавка стержня и посадка тарелки должны подходить друг к другу.

Когда нужна замена

Повод заменить сухари — трещины, сколы, замятые края, повреждённый внутренний выступ или заметная выработка на контактных поверхностях. Детали также меняют при утрате одной из половинок во время разборки. Изношенная пара может удерживать тарелку неровно, поэтому оценивают обе половинки, а не только ту, на которой сразу заметен дефект. Сухари с повреждениями не стоит возвращать в двигатель даже при внешне плотной посадке.

При разборке осмотрите канавку на стержне клапана и внутреннюю посадку тарелки пружины. Задиры, деформация или выработка на этих участках мешают новым сухарям правильно закрепиться. Заодно проверьте саму тарелку и пружину на повреждения. Замена только сухарей не восстановит надёжность соединения, если изношена поверхность, с которой они соприкасаются.

Что сверить при подборе

Сопоставьте новые сухари со снятой парой: общую высоту, наружный профиль, форму внутреннего выступа и его положение относительно торцов. Проверьте соответствие диаметру стержня, профилю его канавки и посадке тарелки. Одного сходства по общей форме недостаточно: небольшое различие в сопряжении может помешать половинкам занять нужное положение. Обозначение двигателя используйте вместе с проверкой самого клапанного крепления.

Особенности установки

Для снятия и установки применяют приспособление для сжатия клапанных пружин. Клапан удерживают от проваливания способом, предусмотренным конструкцией двигателя, затем сжимают пружину настолько, чтобы освободить посадку сухарей. Перед сборкой очищают контактные поверхности и проверяют их состояние. Обе половинки устанавливают в канавку стержня, после чего плавно отпускают приспособление, направляя тарелку на сухари.

После снятия усилия убедитесь, что половинки стоят ровно, их выступы вошли в канавку, а тарелка обхватила обе части без перекоса. Не пытайтесь компенсировать несовпадение профиля подтачиванием сухарей или ударами по тарелке. Неправильный подбор и неполная посадка способны привести к освобождению пружины и падению клапана в цилиндр с повреждением двигателя. Сборку продолжают только после проверки крепления.
