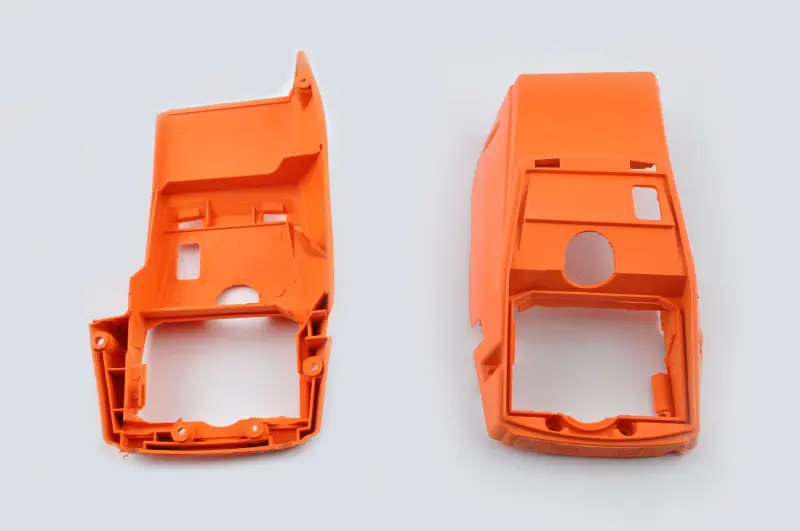

Верхняя крышка двигателя бензопилы Goodluck GL4500/5200 Forester

Верхняя крышка двигателя бензопилы Goodluck GL4500/5200 Forester

Корпусная деталь предназначена для восстановления верхней части бензопил Goodluck GL4500 и GL5200. Она подходит для ремонта инструмента с треснувшей, расколотой, деформированной либо утраченной штатной крышкой. Установка исправной детали возвращает корпусу предусмотренную форму и позволяет правильно разместить его относительно соседних частей пилы.

Назначение и конструкция

Крышка относится к наружным корпусным частям бензопилы и закрывает верхнюю область двигателя. В конструкции предусмотрены формованные проемы, посадочный контур, направляющие и точки крепления. Оранжевый корпус имеет сложный профиль, поэтому при подборе важны не только обозначения GL4500 и GL5200, но и полное совпадение геометрии с ранее установленной деталью.

Поводом для замены обычно становятся трещины возле винтовых посадок, сколы кромок, повреждение проемов, нарушение формы после удара или отсутствие надежной фиксации. Эксплуатация поврежденной крышки может сопровождаться люфтом, дребезгом и перекосом внешних частей корпуса. Новую деталь устанавливают также после ремонта двигателя, если прежняя крышка мешает аккуратно собрать бензопилу.

Что проверить перед выбором

Название модели — основной, но не единственный критерий совместимости. У бензопил близкого внешнего вида могут различаться корпусные детали, расположение крепежа и конфигурация внутренних выступов. Перед заказом положите старую крышку рядом с изображением товара и последовательно сопоставьте:

• общий наружный силуэт и форму боковых стенок;
• количество, расположение и направление крепежных точек;
• контур нижней кромки и места сопряжения с соседними панелями;
• форму, размер и положение круглого и прямоугольных проемов;
• внутренние направляющие, перегородки, упоры и свободное пространство под деталями пилы;
• вариант исполнения верхней части корпуса на конкретном инструменте.

Такое сравнение особенно полезно, если бензопила ранее ремонтировалась, имеет смешанную комплектацию или ее модельное обозначение сохранилось не полностью. Не следует выбирать крышку только по цвету: одинаковая окраска не подтверждает совпадение посадочного контура.

Рекомендации по установке

Монтаж выполняют на заглушенной и остывшей бензопиле. Перед началом работ отсоединяют колпачок свечи зажигания, снимают поврежденную корпусную часть и очищают доступные посадочные поверхности от опилок и загрязнений. Остатки треснувших креплений и посторонние частицы не должны оставаться между сопрягаемыми деталями.

Сначала крышку устанавливают без окончательной затяжки. Она должна свободно занять свое положение, совпасть со всеми точками крепления и не упираться внутренними выступами в соседние компоненты. Винты наживляют последовательно, без принудительного изгиба корпуса. После равномерной затяжки проверяют отсутствие щелей, перекоса и люфта, а также свободное положение элементов, проходящих через предусмотренные проемы.

Модель Forester рассчитана на указанные бензопилы Goodluck GL4500/5200, однако перед покупкой необходимо подтвердить конкретное исполнение корпуса по старой детали. Точное совпадение формы, отверстий и креплений помогает провести ремонт без подрезки, сверления и других изменений новой крышки.
