Рычаг декомпрессора с пружиной для мотоблока 178F/186F (6/9Hp) AMG

Рычаг декомпрессора с пружиной для мотоблока с двигателем 178F/186F (6/9Hp) служит для управления механизмом снижения компрессии при запуске. Декомпрессор временно уменьшает сопротивление сжатию, чтобы коленчатый вал было легче провернуть. Исправный рычаг передаёт движение механизму и после отпускания должен возвращаться в предусмотренное положение. Обозначение изделия — AMG.

Конструкция и работа

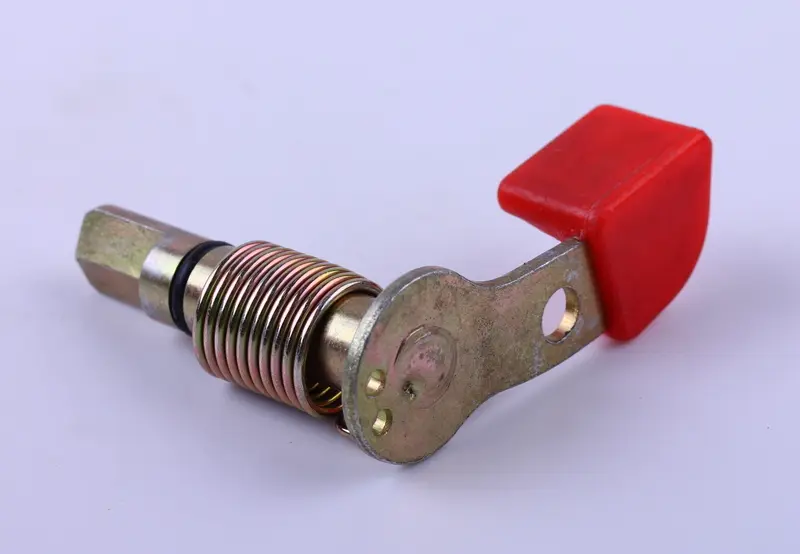

Рычаг соединён с валиком, вокруг которого расположена витая пружина. На рукоятке есть красная накладка, а на плече рычага — отверстие. Со стороны валика находится чёрное уплотнительное кольцо. При подборе имеют значение не только очертания рукоятки, но и форма конца валика, расположение пружины и угол между частями рычага: от них зависят посадка и правильное движение механизма.

Пружина участвует в возврате рычага. Если она ослабла, сломалась или сместилась, рукоятка может оставаться в промежуточном положении. Изношенная посадка даёт люфт, а погнутый рычаг способен задевать соседние детали и ограничивать ход. Принудительно доворачивать заедающую рукоятку нельзя: сначала нужно найти причину сопротивления.

Когда требуется замена

Повод осмотреть деталь — неполный возврат после отпускания, заедание, заметный люфт валика, повреждение пружины или деформация плеча. Следы масла возле места прохода валика требуют проверки уплотнения и посадочной поверхности. Одного затруднённого запуска недостаточно, чтобы признать рычаг неисправным: сначала проверьте, действительно ли его движение передаётся декомпрессору и освобождается ли механизм при возврате.

Что сверить со снятой деталью

Сопоставьте длину и диаметр посадочной части валика, форму его рабочего конца, положение уплотнительного кольца и способ фиксации. Проверьте изгиб и вылет плеча, расположение отверстий, направление навивки и точки опоры пружины. Рукоятке нужен свободный ход без контакта с окружающими деталями. Совпадение обозначения двигателя не заменяет сравнения этих признаков.

Сохраните старый рычаг до окончания подбора: по нему удобнее проверить положение рукоятки относительно конца валика и устройство крепления. Неверная геометрия может позволить установить деталь, но оставить слишком малый ход или удерживать декомпрессор частично включённым. В первом случае облегчение проворачивания будет недостаточным, во втором — механизм не сможет полностью выйти из режима декомпрессии.

Особенности установки

Работайте на остановленном и остывшем двигателе, исключив случайный запуск. Очистите место установки и запомните положение рычага, пружины и крепежа до разборки. Снимайте пружину осторожно, контролируя её натяжение. Осмотрите посадочное отверстие, сопрягаемую часть механизма и уплотнение: повреждённое кольцо или изношенное крепление стоит заменить вместе с рычагом.

При сборке восстановите правильное положение концов пружины и фиксацию валика. Не подгоняйте посадку ударами и не изменяйте изгиб плеча ради установки. До запуска несколько раз переместите рукоятку вручную: ход должен быть свободным, возврат — полным, а крепление — без смещения. Проверьте включение и освобождение декомпрессора по инструкции двигателя; заедание или неполный возврат нужно устранить до работы.
