Решетка радиатора в сборе с фарой JMT 3244H AMG

Решетка радиатора в сборе с фарой JMT 3244H AMG объединяет переднюю облицовку и световой узел. Решетка закрывает радиатор со стороны передней части техники, оставляя проход для воздуха. Фара служит для освещения пространства впереди. Такую сборку меняют после повреждения передней панели, разрушения креплений или деформации посадочного места фары, когда восстановить надежную установку отдельных деталей уже трудно.

Конструкция и причины замены

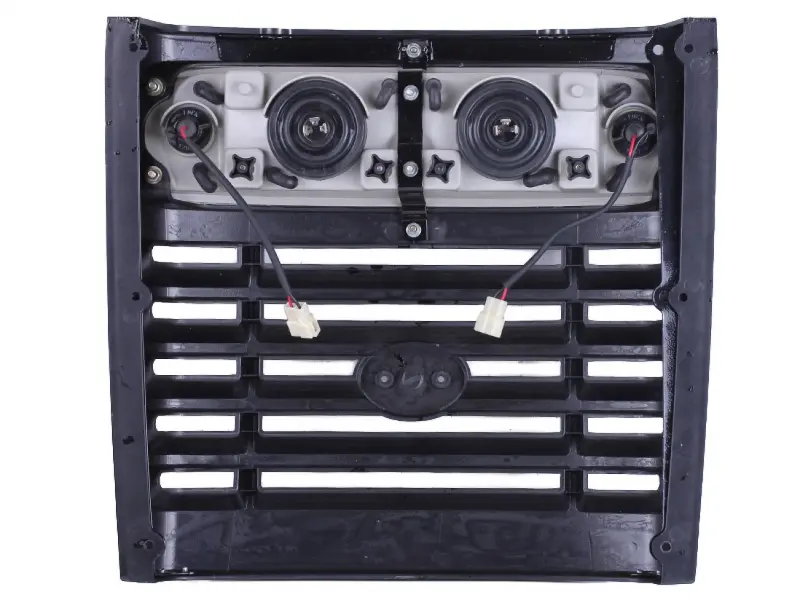

Панель черного цвета имеет горизонтальные прорези и отверстия для крепления по краям. С внутренней стороны расположены корпус светового узла, два круглых задних элемента и провода с двумя светлыми разъемами. При подборе имеет значение вся геометрия сборки: наружный контур, положение фары, глубина корпуса и расположение крепежных точек. Даже небольшое несовпадение может помешать панели встать на место или оставить провода зажатыми между облицовкой и соседними деталями.

Повод осмотреть решетку — трещины вокруг отверстий, сломанные перемычки, дребезг на неровностях и заметное смещение фары. После удара проверьте не только лицевую часть, но и крепления с обратной стороны: поврежденная опора иногда удерживает панель на месте, однако уже не обеспечивает плотную посадку. Нарушение крепления светового узла приводит к вибрации и изменению направления света. Если фара перестала светить, сначала стоит проверить лампы, контакты и проводку: одна неисправность освещения сама по себе не означает, что нужна вся сборка.

Что сверить со снятой деталью

Сопоставьте ширину и высоту панели, ее изгиб, расстояния между крепежными отверстиями и расположение опор. Проверьте, совпадает ли положение фары относительно капота и соседней облицовки, хватает ли места для ее задней части. Осмотрите разъемы: форма корпуса, расположение контактов и способ фиксации должны соответствовать ответной части проводки. Параметры ламп и подключения сверяют по снятой фаре и документации техники. Подключение только по сходству штекеров может привести к неправильной работе освещения.

Особенности установки

Работу начинают на остывшей технике с отключенным питанием. До снятия полезно отметить расположение проводов и крепежа, затем разъединить штекеры, удерживая их за корпуса. Панель поддерживают рукой, чтобы после освобождения последних креплений она не повисла на проводах. Открытые посадочные места очищают от грязи; рядом осматривают кронштейны, резьбу крепежа, уплотняющие прокладки, если они предусмотрены, и ответные разъемы. Треснувшие опоры и поврежденные фиксаторы нужно привести в порядок, иначе новая решетка тоже будет стоять неплотно.

Сборку сначала устанавливают без окончательной затяжки и проверяют совпадение всех точек крепления. Притягивать перекошенную панель винтами нельзя: напряжение у отверстий может вызвать трещины. Провода укладывают свободно, без натяжения, вдали от горячих поверхностей и мест защемления. После закрепления проверяют зазоры, закрывание капота, работу фары и направление света. Правильная посадка сохраняет доступ воздуха через прорези и не дает облицовке касаться радиатора при вибрации.
