Регулятор системы управления оборотами двигателя мотоблока 178F (6 л.с.)

Регулятор системы управления двигателя 178F (6 л.с.)

Механизм управления оборотами для одноцилиндрового четырехтактного дизеля 178F рабочим объемом 296 см³, который ставят на мотоблоки, мототракторы, генераторы и мотопомпы. Через этот механизм оператор задает режим работы мотора: от устойчивого холостого хода до полной подачи топлива под нагрузкой. Когда старая сборка разбита, погнута или потеряла пружину, обороты начинают «плавать», двигатель не держит заданный режим и глохнет при заглублении фрез или на тяжелой борозде. Замена управляющего механизма возвращает технике нормальную управляемость и предсказуемую реакцию на рукоятку.

Конструкция

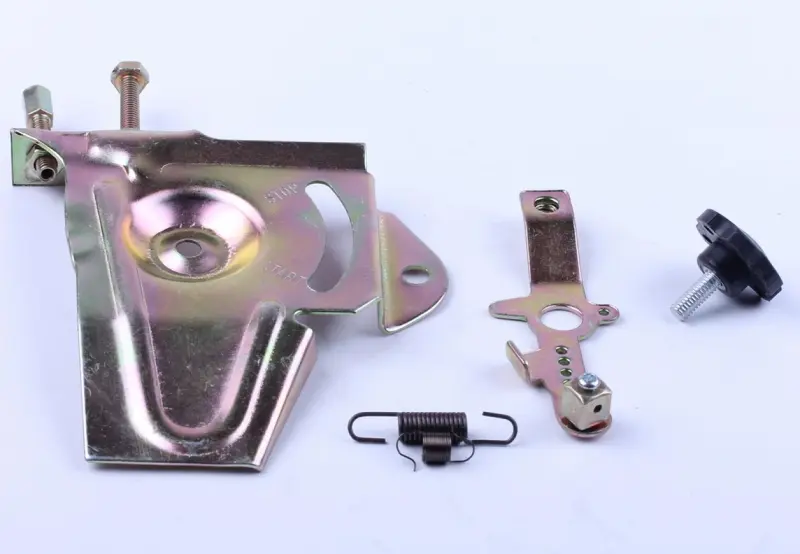

Основа — штампованный стальной кронштейн с оцинковкой и желтой пассивацией. Он крепится к корпусу двигателя и служит опорой для всей системы тяг. В кронштейне выполнен длинный дугообразный паз, по которому перемещается рычаг задания оборотов, а изогнутая лапа снизу принимает трос или тягу от рукоятки управления. Отдельный поворотный рычаг с несколькими отверстиями под тягу соединяется с валиком центробежного регулятора и с рейкой топливного насоса, поэтому движение рукоятки напрямую переводится в подачу топлива. Пружина растяжения удерживает систему в заданном положении, выбирает люфт и возвращает рычаг после снятия усилия. Винт с пластиковой рукояткой фиксирует выбранное положение рычага, а резьбовые шпильки и болт отвечают за посадку кронштейна на двигатель.

Как подобрать замену

Отталкивайтесь от серии мотора: механизм рассчитан на дизель 178F мощностью 6 л.с. и на родственные двигатели того же семейства, которые применяются в мотоблоках Зубр, Кентавр, Форте, Витязь, Добрыня и аналогичных машинах. Снимите старую сборку и сравните межцентровое расстояние крепежных отверстий кронштейна, длину и радиус дугового паза, форму поворотного рычага и количество отверстий под тягу. Отдельно проверьте, с какой стороны выведен зацеп под трос: на разных сборках двигателя рукоятка управления выносится вправо или влево, и от этого зависит направление хода. Если мотор переставлялся на самодельную раму, убедитесь, что рычаг не упирается в топливный бак и кожух глушителя во всем диапазоне перемещения.

Установка и настройка

Кронштейн ставят на штатные резьбовые отверстия картера, затем подсоединяют тягу к рейке топливного насоса и надевают пружину. После сборки рычаг должен ходить свободно, без заеданий и закусывания в пазу, а пружина — возвращать его в исходное положение без посторонних усилий. На заглушенном двигателе выставляют полный ход: в одном крайнем положении рычага рейка доходит до упора минимальной подачи, в другом — до максимальной. Обороты холостого хода доводят регулировочным винтом уже на прогретом моторе, добиваясь ровной работы без вибрации и без самопроизвольной остановки. Резьбовые соединения затягивают без перетяга, чтобы шарниры сохранили подвижность.

Преимущества

• Штампованный стальной кронштейн выдерживает усилие пружины и вибрацию дизеля, поэтому рычаг не уводит в сторону и заданные обороты не сбиваются во время работы с фрезой или плугом.
• Оцинковка с желтой пассивацией защищает детали от коррозии рядом с горячим двигателем и при работе в сырости, благодаря чему шарниры дольше остаются подвижными.
• Фиксирующий винт с пластиковой рукояткой закрепляет выбранный режим руками, без инструмента — это удобно при длительной работе на одних оборотах.
• Длинный дугообразный паз задает плавное перемещение рычага по всему диапазону и упрощает точную настройку холостого хода и рабочих оборотов.

Такую сборку берут при ремонте после падения или наезда рамой на препятствие, при износе отверстий под тягу, при усталости и обрыве пружины, а также когда прежний механизм пытались править и он потерял геометрию. Держать исправный управляющий механизм на мотоблоке важно не только ради комфорта: именно он удерживает двигатель на стабильных оборотах при переменной нагрузке и не дает мотору идти вразнос или проседать в самый неподходящий момент.
