Прокладка карбюратора текстолитовая для мотоопрыскивателя (туман)

Прокладка карбюратора текстолитовая для мотоопрыскивателя «туман»

Плоская проставка устанавливается между фланцем карбюратора и впускным окном двухтактного двигателя ранцевого опрыскивателя-туманообразователя. Она одновременно уплотняет стык и отделяет корпус карбюратора от горячего металла мотора, поэтому от её состояния напрямую зависят стабильный холостой ход, лёгкий запуск и ровная тяга при длительной обработке участка.

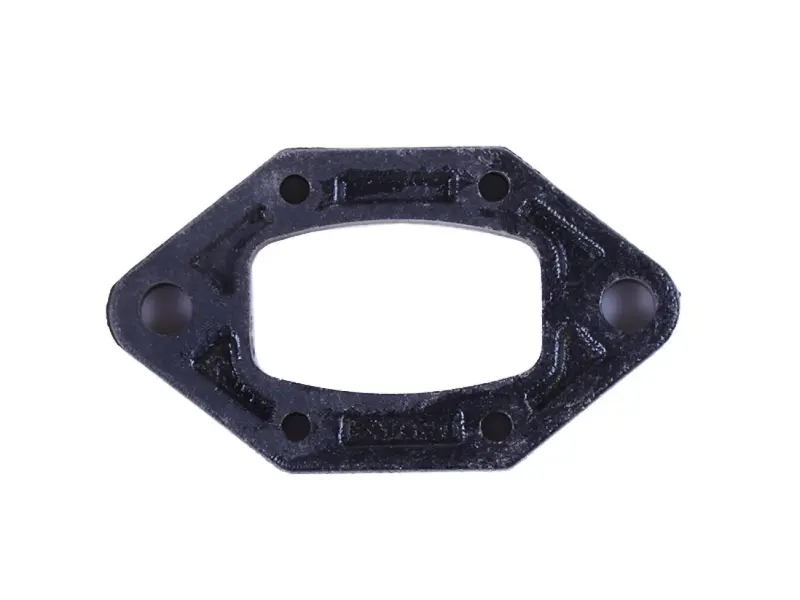

Деталь выполнена в виде шестигранной пластины с овальным проходным окном под диффузор карбюратора. По углам расположены четыре отверстия под крепёж, а по широким сторонам сделаны увеличенные посадочные углубления под шпильки и головки гаек — такая форма позволяет равномерно затягивать карбюратор и не перекашивать фланец. Толщина пластины подобрана так, чтобы сохранить штатную геометрию впускного тракта: смесь идёт по каналу без ступенек и лишних завихрений.

Текстолит выбран для этого места не случайно. Слоистый материал на тканевой основе плохо проводит тепло и держит форму под затяжкой, поэтому проставка работает как тепловой барьер между раскалённым цилиндром и корпусом карбюратора. Карбюратор меньше нагревается, топливо в поплавковой камере не вскипает, и мотор не начинает «плавать» по оборотам после получаса работы на солнце. Дополнительно текстолит спокойно переносит контакт с бензином и маслом для двухтактных двигателей и не размокает, в отличие от простого картона.

Преимущества

• низкая теплопроводность текстолита снижает нагрев карбюратора и убирает провалы оборотов на прогретом двигателе;
• жёсткая слоистая структура не проседает под затяжкой — фланец остаётся плотным, без подсоса воздуха мимо диффузора;
• стойкость к бензину и двухтактному маслу сохраняет ровную плоскость детали весь сезон, повторная протяжка крепежа не требуется;
• увеличенные углубления под гайки дают полный контакт шайбы с плоскостью и защищают пластину от продавливания.

Когда пора менять

• двигатель неустойчиво держит холостые обороты и глохнет при сбросе газа;
• мотор запускается только с закрытой воздушной заслонкой и вяло набирает обороты под нагрузкой;
• обороты самопроизвольно растут — характерный признак подсоса воздуха через стык карбюратора;
• на снятой детали заметны трещины, сколы по углам, расслоение или разбитые до овала отверстия;
• плоскость потеряла ровность и деталь «качается» на фланце.

Проставку меняют при каждой переборке карбюратора и после любого снятия впуска: старая пластина уже приняла форму фланца, и повторная затяжка редко даёт герметичный стык. Подсос воздуха в этом месте обедняет смесь, а для двухтактного мотора бедная смесь оборачивается перегревом и задирами на поршне — недорогая деталь бережёт куда более дорогой цилиндр.

Как подобрать

• сравните контур со снятой деталью: число, расположение и межцентровые расстояния крепёжных отверстий;
• проверьте размер и форму проходного окна — оно должно повторять сечение диффузора вашего карбюратора;
• оцените толщину пластины: слишком тонкая не даст нужного теплового разрыва, чрезмерно толстая помешает патрубку и тросу газа;
• обновите заодно бумажные уплотнители, которые ставятся с обеих сторон от проставки.

Перед установкой очистите привалочные плоскости карбюратора и впуска от нагара и остатков старых уплотнителей, проверьте фланец на ровность. Гайки затягивайте крест-накрест, равномерно и без чрезмерного усилия: текстолиту достаточно плотного прилегания, перетяжка ведёт к продавливанию отверстий. После сборки прогрейте двигатель и отрегулируйте холостой ход — ровная работа на малых оборотах покажет, что стык загерметизирован правильно.
