Корпус коробки передач КПП Mini AMG

Корпус коробки передач КПП Mini AMG

Вся начинка коробки передач собирается именно внутри этой отливки: валы, шестерни, вилки переключения и подшипники получают в ней точные посадочные места, а снаружи деталь работает как силовая связка двигателя, сцепления и ходовой части. От состояния корпуса зависят соосность валов, плотность посадки подшипников и герметичность масляной ванны, поэтому его меняют тогда, когда ремонт внутренних деталей уже не дает результата.

Конструкция и особенности

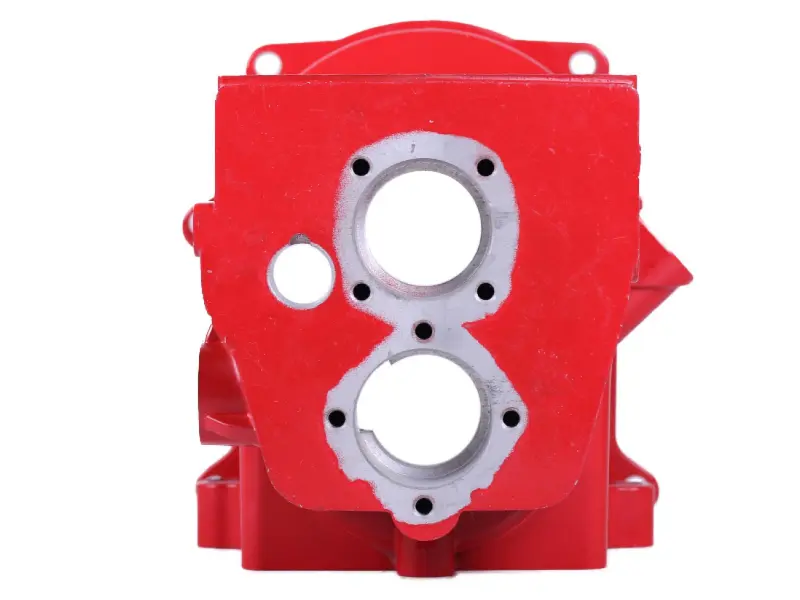

Деталь выполнена цельной отливкой с ребрами жесткости и приливами под крепеж. На основной привалочной плоскости расположены два больших обработанных гнезда под валы с фланцами под подшипниковые крышки: каждое гнездо обрамлено собственным болтовым кольцом, а рядом выполнено дополнительное отверстие меньшего диаметра. По периметру идут отверстия под стяжные болты, по бокам — монтажные приливы и опорные площадки. Наружные поверхности закрыты плотным слоем красного защитного покрытия, а обработанные плоскости и посадочные пояски оставлены чистыми: именно они задают геометрию сборки и прилегание прокладок.

Когда нужна замена корпуса

• трещины на стенках или в зоне крепежных приливов после ударов и наездов на препятствие;
• сорванная или вырванная резьба в отверстиях, из-за которой крышки и фланцы перестают нормально затягиваться;
• разбитые посадочные гнезда подшипников — валы получают люфт, передачи выбивает, появляется гул на ходу;
• деформация привалочных плоскостей и постоянные подтеки масла, которые не устраняются заменой прокладок;
• глубокая коррозия или последствия работы без масла с задирами внутри.

Как подобрать деталь

Подбор идет по геометрии, а не по внешнему сходству. Снимите старую отливку и сверьте диаметры посадочных гнезд под валы, межцентровое расстояние между ними, количество и шаг болтовых отверстий вокруг каждого гнезда, а также схему крепежных приливов и общую высоту детали. Отдельно проверьте отверстия под ось и точки крепления к раме — именно они чаще всего отличаются у внешне похожих коробок. Если техника уже проходила ремонт, ориентируйтесь на реально установленные валы и подшипники, а не на заводскую комплектацию.

Установка и обслуживание

Перед сборкой корпус промывают, продувают каналы, проверяют резьбы и при необходимости прогоняют их метчиком. Подшипники запрессовывают без перекоса, привалочные плоскости обезжиривают и собирают на новых прокладках или герметике, болты затягивают крест-накрест равномерно и без перетяжки, чтобы не повести плоскость. После сборки заливают трансмиссионное масло до нужного уровня, прокручивают валы вручную и проверяют включение всех передач еще до монтажа узла на технику.

Такую отливку берут под капитальный ремонт коробки или когда старая уже не держит подшипники и течет по разъему. Вместе с ней разумно сразу обновить прокладки, сальники и подшипники — тогда сборка получится герметичной, а валы встанут без перекоса и отработают полный ресурс.
