Тепловой компенсатор выпускного клапана мотоблока 178F (6Hp) AMG

Тепловой компенсатор выпускного клапана для двигателя мотоблока 178F (6Hp) AMG — небольшая деталь клапанного механизма, которую подбирают взамен изношенной или повреждённой. В месте контакта привода с клапаном важны правильная посадка и состояние сопрягающихся поверхностей: выработка здесь влияет на зазор и передачу усилия при открытии клапана.

Конструкция и назначение

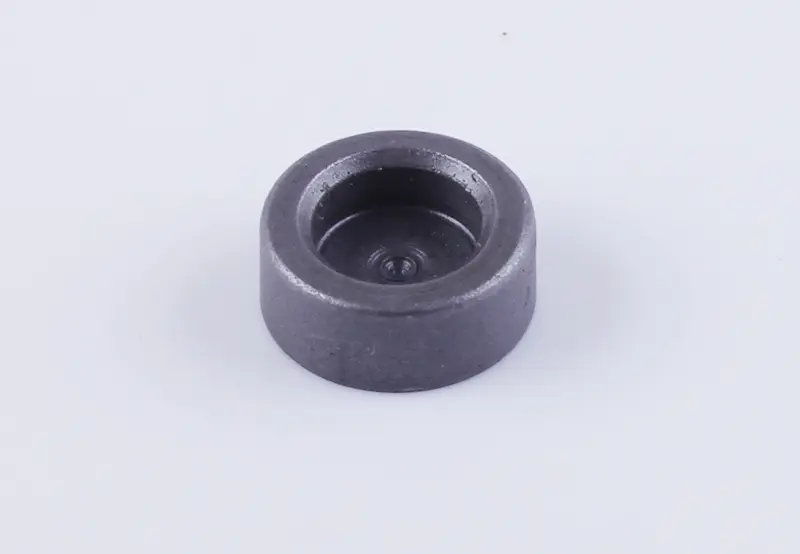

Деталь имеет круглую чашеобразную форму с углублением и широким кольцевым бортиком. При подборе значение имеет не только наружный контур, но и геометрия внутренней посадки. Компенсатор должен занимать предусмотренное место без перекоса и правильно взаимодействовать с соседними деталями. Схожая по внешнему диаметру деталь с другой глубиной углубления может изменить положение контактной поверхности и нарушить регулировку механизма.

Название «тепловой компенсатор» само по себе не означает автоматическую регулировку клапанного зазора. После замены зазор проверяют по требованиям двигателя. Он нужен для работы механизма при изменении температуры: слишком малый зазор может мешать полному закрытию клапана, а чрезмерный усиливает ударную нагрузку и стук. Поэтому замену компенсатора и проверку регулировки выполняют как связанные операции.

Когда требуется замена

Поводом осмотреть деталь служат выраженная выработка контактной площадки, трещины, сколы, деформация бортика или повреждение посадочной поверхности. Стук со стороны клапанного механизма и повторное изменение зазора после регулировки также требуют проверки, но сами по себе не указывают только на компенсатор. Одновременно оценивают торец клапана и контактную поверхность коромысла: повреждённая сопрягающаяся деталь способна быстро испортить новую.

Что сверить при подборе

Сравнивайте компенсатор со снятой деталью по наружному диаметру, общей высоте, глубине и диаметру углубления, форме бортика и контактных поверхностей. Размеры удобнее проверять измерительным инструментом, поскольку небольшая разница по высоте важна для клапанного зазора. Изношенные участки не стоит принимать за первоначальную форму: заметную выработку учитывают при сравнении, а посадку сверяют и по ответной детали.

Учитывайте назначение именно для выпускного клапана. Совпадение общей формы с деталью другого клапана или другого двигателя недостаточно для замены. Если старый компенсатор разрушен, ориентируйтесь на конструкцию места установки и документацию двигателя. Проверяйте, чтобы выбранная деталь садилась до предусмотренного упора, не качалась из-за несоответствия посадки и не требовала подтачивания.

Особенности установки

Работу проводят на остывшем двигателе, исключив случайный запуск. До разборки очищают зону доступа к клапанному механизму и запоминают положение снятой детали. После демонтажа удаляют загрязнения с посадки и проверяют соседние контактные поверхности. Компенсатор устанавливают в предусмотренной ориентации; перекос, установка поверх остатков разрушенной детали и попытка посадить его ударом недопустимы.

После сборки выставляют клапанный зазор по инструкции двигателя и вручную проворачивают механизм предусмотренным для него способом, проверяя свободное движение. Затем повторно контролируют посадку и зазор. Если регулировка не получается или деталь смещается, причину устраняют до запуска: неправильная высота либо посадка компенсатора может привести к ударной работе привода или неполному закрытию выпускного клапана.
