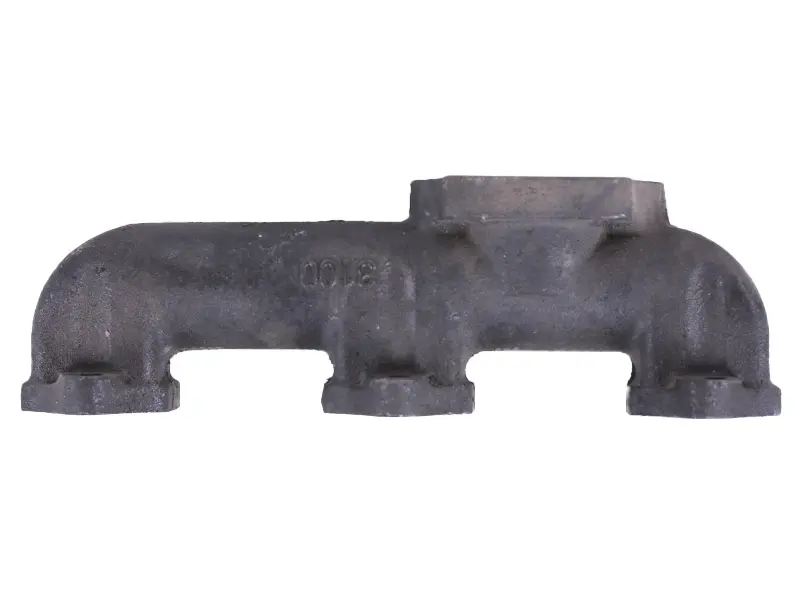

Коллектор выпускной TY395 AMG

Выпускной коллектор TY395 AMG отводит отработавшие газы из головки блока цилиндров и собирает их в общий выход к выпускному тракту. Герметичность его корпуса и соединений нужна, чтобы газы уходили по предусмотренному пути, без прорыва возле двигателя. Деталь меняют при трещинах, повреждении крепёжных участков или деформации привалочных поверхностей, когда восстановить плотное соединение заменой уплотнения уже не удаётся.

Конструкция и причины замены

Корпус объединяет три ответвления с отдельными присоединительными площадками и общий выход с фланцем. При подборе имеет значение расположение всех этих участков: коллектор должен одновременно совпасть с каналами головки и с ответной частью выпуска. Смещение одного соединения мешает нормально посадить остальные, а попытка стянуть несовпадающие детали крепежом создаёт напряжение в корпусе.

Повод осмотреть коллектор — резкий секущий звук при работе двигателя, следы копоти возле стыков, запах выхлопа рядом с мотором или заметная трещина. Такие признаки могут быть связаны и с повреждённой прокладкой либо ослабленным креплением. После снятия проверяют сам корпус, края каналов и поверхности прилегания: замена исправного коллектора не устранит утечку, если её причина находится в ответном соединении.

Что сверить при подборе

Ориентир по применяемости — обозначение TY395. Сопоставьте снятый коллектор с заменой по форме корпуса, числу и расположению каналов, межцентровым расстояниям крепёжных отверстий. Отдельно проверьте положение выходного фланца, его поворот и расстояние до присоединительных площадок головки. От этих параметров зависит, удастся ли состыковать выпуск без перекоса и натяга.

Сравните контуры уплотняемых поверхностей и форму прокладок, проверьте доступ к гайкам или болтам после установки. Учитывайте свободное место вокруг двигателя: корпус и присоединённая труба не должны упираться в соседние детали. Одного сходства общего силуэта недостаточно. Неподходящее расположение фланцев может потребовать принудительного смещения трубы, а это повышает нагрузку на крепления и способствует повторной негерметичности.

Особенности установки

Замену выполняют на остывшем двигателе. Перед разборкой освобождают присоединённую часть выпуска так, чтобы она не тянула коллектор своим весом. Крепёж отворачивают аккуратно, особенно при коррозии. После снятия удаляют остатки старых прокладок и нагара с привалочных поверхностей, не повреждая их и не допуская попадания мусора в открытые каналы. Проверяют резьбу, состояние шпилек или болтов, а также ответный фланец.

При сборке ставят подходящие новые уплотнения, повреждённый крепёж заменяют. Сначала совмещают соединения и наживляют крепления без усилия; притягивать перекошенный корпус гайками нельзя. Порядок и момент затяжки берут из документации двигателя. Заодно осматривают опоры прилегающей части выпуска: её масса и вибрация не должны передаваться на коллектор из-за сломанного крепления.

После сборки проверяют соединения на утечку выхлопа, не касаясь нагревающихся поверхностей. Секущий звук и свежая копоть у стыков требуют проверки посадки и уплотнений. Правильно подобранный коллектор соединяется с головкой и выпускным трактом без принудительного изгиба трубы и сохраняет свободное пространство до соседних деталей.
