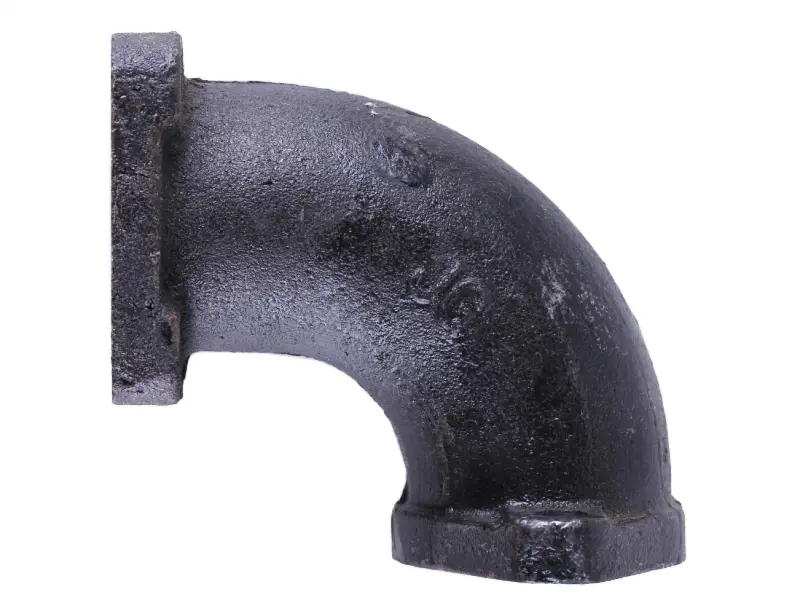

Колено выпускного коллектора TY295 AMG

Назначение и конструкция

Колено выпускного коллектора TY295 AMG направляет отработавшие газы от коллектора к следующему участку выпускного тракта. Изогнутый корпус позволяет изменить направление потока и расположить соединение в ограниченном пространстве возле двигателя. От целостности колена и плотности его стыков зависит, будут ли газы проходить по выпуску без утечек рядом с двигателем.

Деталь имеет выраженный изгиб и расширенные присоединительные края на обоих концах. При подборе важна вся геометрия: взаимное положение выходов, расстояние между ними и форма сопряжений. Даже при совпадении одного посадочного места другое может оказаться смещённым. Тогда соединить выпуск без перекоса не получится, а попытка стянуть его крепежом создаст лишнюю нагрузку на колено и соседние детали.

Когда колено требует замены

Поводом для проверки служат трещины корпуса, повреждённые присоединительные края, следы прорыва газов и копоть вокруг стыков. Неплотность выпуска может сопровождаться резким звуком или характерным пульсирующим шумом возле соединения. Однако копоть на стыке ещё не означает, что повреждено само колено: причиной бывает изношенное уплотнение, ослабленное крепление или перекос присоединённой трубы.

При осмотре снятой детали проверяют не только наружную поверхность, но и края проходных отверстий, а также места прилегания к соседним частям выпуска. Если корпус треснул или соединительная поверхность разрушена, замена одного уплотнения проблему не устранит. Повторные повреждения требуют проверки опор выпускной трубы: неподдерживаемый участок передаёт на колено вибрацию и нагрузку от собственного веса.

Что сверить при подборе

Сопоставьте колено со снятой деталью по форме изгиба, направлению обоих выходов, длине участков до соединений и размерам проходных отверстий. Отдельно проверьте устройство креплений, контуры и размеры посадочных поверхностей. Если в соединении используются отверстия под крепёж, должны совпасть их количество и расположение. Одного совпадения общего силуэта недостаточно: деталь должна стыковаться с обеими частями выпуска в их штатном положении.

Учитывайте место вокруг установленного колена. После сборки выпуск не должен упираться в кожухи, патрубки или другие соседние части техники. Смещённый выход может изменить положение трубы и помешать закрепить её на опоре. Для сравнения удобно сохранить старую деталь до завершения ремонта и измерить её сопряжения после очистки от нагара и остатков уплотнений.

Особенности установки

Работу выполняют на остывшем двигателе. Перед разборкой поддерживают присоединённую трубу, чтобы её вес не нагружал оставшиеся крепления. После снятия колена очищают сопрягаемые поверхности и осматривают крепёж, уплотнения и опоры ближайшего участка выпуска. Повреждённые крепления и изношенные уплотнения заменяют; тип уплотнения подбирают по устройству конкретного соединения.

Новое колено сначала устанавливают без окончательной затяжки и проверяют, свободно ли сходятся оба стыка. Крепежом нельзя подтягивать трубу к детали, если между ними есть перекос. Затяжку выполняют по требованиям двигателя, затем закрепляют опоры выпуска. После запуска проверяют соединения на прорыв газов, посторонний шум и касание соседних частей, не прикасаясь к нагретому корпусу. Неправильная посадка может привести к утечке, ослаблению крепежа и повторному повреждению колена.
