Каталог запчастей Xingtai AMG

Каталог запчастей Xingtai AMG — печатное издание с таблицами деталей и сборочными схемами. Он нужен для подбора запасных частей и разбора состава механизмов: помогает связать название детали с её положением в сборке и обозначением в перечне. Такой справочник полезен, когда снятая деталь есть на руках, но её название неизвестно, либо требуется понять, какие небольшие крепёжные и установочные детали относятся к нужной сборке.

Как устроен каталог

Табличная часть содержит номера позиций, наименования, обозначения и количество деталей. На схемах компоненты разнесены относительно друг друга, а выноски связывают их с перечнем. Это позволяет рассматривать состав сборки по отдельным позициям: отличать вал от установленных на нём деталей, находить шестерни и сопоставлять крепёж с соответствующим местом.

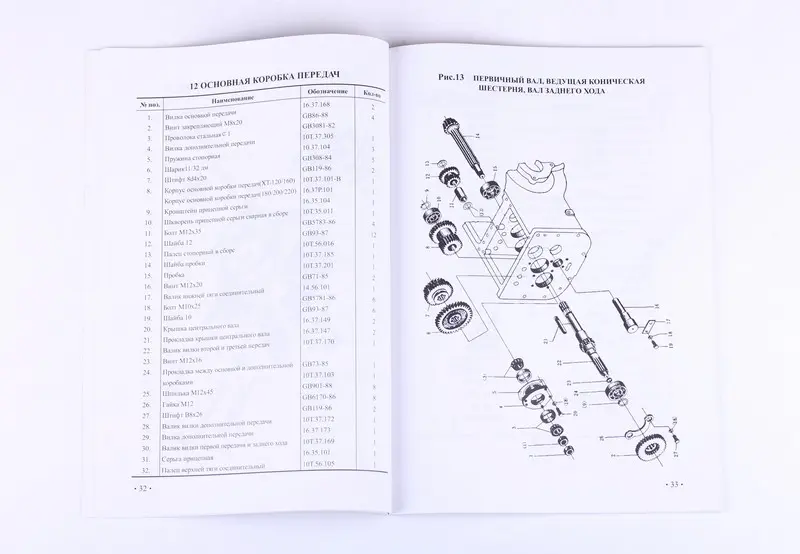

В каталоге есть раздел «12 ОСНОВНАЯ КОРОБКА ПЕРЕДАЧ». Подпись к рисунку 13 — «ПЕРВИЧНЫЙ ВАЛ, ВЕДУЩАЯ КОНИЧЕСКАЯ ШЕСТЕРНЯ, ВАЛ ЗАДНЕГО ХОДА». Эти материалы помогают ориентироваться в деталях трансмиссии и уточнять, о какой части механизма идёт речь при подборе. Русскоязычные подписи дают возможность использовать названия из перечня при обсуждении ремонта и поиске нужной запасной части.

Что сверить при выборе

Подбирайте справочник по обозначению своей техники и соответствию её конструкции схемам. Одного названия Xingtai недостаточно, чтобы считать любую изображённую сборку подходящей: сравните расположение валов, форму корпуса и состав деталей с конкретным механизмом. Если сборка отличается, переносить её обозначения на свою технику без дополнительной проверки нельзя — внешне близкие детали могут иметь другие посадочные места.

При подборе запчасти используйте каталог вместе со снятым образцом. Сначала найдите нужную сборку, затем позицию на схеме и соответствующую строку таблицы. Номер выноски на рисунке служит для поиска строки; обозначение детали проверяют в отдельной графе. После этого сверяют размеры, места крепления, посадки и другие особенности самого образца. Такой порядок помогает избежать ошибки, когда соседние детали на рисунке принимают за одну и ту же.

Использование при ремонте

Сборочную схему удобно держать рядом при разборке: по ней можно отмечать снятые позиции и проверять, какие шайбы, втулки или крепёж относятся к сборке. Собственное расположение деталей до снятия также стоит фиксировать. При подготовке замены сверяйте не только основную деталь, но и сопряжённые с ней части: повреждённая посадка или изношенная соседняя деталь могут мешать правильной сборке даже при верном подборе.

Разнесённый рисунок показывает взаимное расположение компонентов, но сам по себе не задаёт последовательность монтажа, регулировки и усилия затяжки. Эти операции выполняют по руководству для конкретной техники. Каталог используют для проверки состава и обозначений: попытка определить по одной схеме все условия установки может привести к пропущенному крепежу или неправильному расположению деталей.

Для регулярной работы со справочником важна читаемость мелких обозначений и сохранность страниц. Берегите развороты от масла и загрязнений, а нужные места отмечайте закладками, сохраняя доступ к таблице и рисунку. Утраченные страницы и затёртые номера затрудняют сопоставление деталей и становятся практической причиной заменить используемый экземпляр.
