Каталог запчастей DongFeng AMG — печатное справочное издание для поиска деталей и разбора состава механизмов. Он помогает связать отдельную деталь с её местом в сборке, найти обозначение в перечне и подготовить сведения для подбора замены. Такой каталог полезен, когда снятая деталь потеряла маркировку, несколько похожих деталей отличаются расположением или нужно разобраться, какие части входят в один механизм.

Как устроен каталог

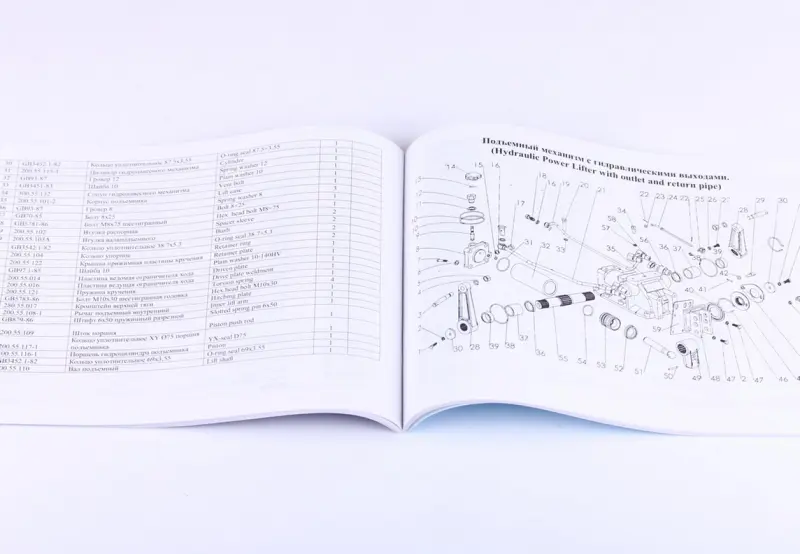

Внутри есть таблицы с перечнями деталей и разнесённые схемы: части механизма показаны отдельно друг от друга и снабжены номерами позиций. По этим номерам можно переходить от рисунка к строкам перечня. Схема помогает понять взаимное расположение деталей, а таблица — уточнить их обозначения и наименования. На развороте представлен раздел «Подъемный механизм с гидравлическим выходом».

При работе со сложной сборкой рисунок особенно полезен для различения соседних деталей. Кольца, втулки, крышки и крепёж могут находиться рядом, но выполнять разные задачи. Номер возле детали на схеме служит указателем внутри соответствующего раздела: его нужно сопоставлять с таблицей, а не принимать за самостоятельный артикул для подбора.

Что сверить при выборе

Начните с обозначения своей техники и механизма, для которого требуется справочник. Затем сопоставьте устройство установленной сборки с нужным разделом: расположение корпуса, валов, крышек и точек крепления должно соответствовать конструкции, с которой вы работаете. Одного названия DongFeng недостаточно, чтобы считать любое изображённое решение подходящим для конкретной машины.

При подборе запчасти используйте каталог вместе со сведениями со снятой детали. Сверяйте её маркировку, форму, присоединительные поверхности и фактические размеры. Разнесённый рисунок показывает состав и расположение частей, но не служит масштабным чертежом: определять по нему диаметр, длину или толщину нельзя. Если обозначения различаются, сходство контуров не подтверждает взаимозаменяемость.

Как пользоваться при ремонте

Найдите нужный механизм, определите номер детали на схеме и прочитайте соответствующую строку перечня целиком. Запишите обозначение вместе с наименованием и разделом — так проще избежать путаницы между одинаковыми номерами позиций на разных рисунках. Для обсуждения подбора с продавцом полезно иметь также маркировку техники и размеры снятой детали.

До разборки сопоставьте схему с механизмом и отметьте расположение соседних шайб, колец, втулок и уплотнений. Во время замены стоит проверить состояние именно этих сопряжённых частей: повреждённая посадка или изношенное уплотнение могут потребовать внимания вместе с основной деталью. Каталог помогает ориентироваться в составе сборки; порядок операций, моменты затяжки и регулировки берут из руководства по ремонту соответствующей техники.

Ошибочное чтение позиции может привести к подбору детали с другим креплением или посадкой и повторной разборке. Поэтому сверку заканчивают до установки, а детали не подгоняют усилием только ради соответствия рисунку. Сам справочник удобно держать на чистой поверхности рядом с местом работы, защищая страницы от масла и влаги: читаемые номера и строки таблиц нужны для дальнейшего обслуживания.
