Указатель температуры охлаждающей жидкости Xingtai AMG 12V

Указатель температуры охлаждающей жидкости Xingtai AMG 12V — стрелочный прибор для контроля нагрева двигателя с жидкостным охлаждением. Он устанавливается в приборную панель и позволяет следить за температурой во время работы. По изменению показаний можно заметить необычный нагрев и вовремя выяснить его причину. Прибор отображает сигнал температурного датчика, поэтому точность показаний зависит от согласованности этих двух деталей и исправности подключения.

Шкала и конструкция

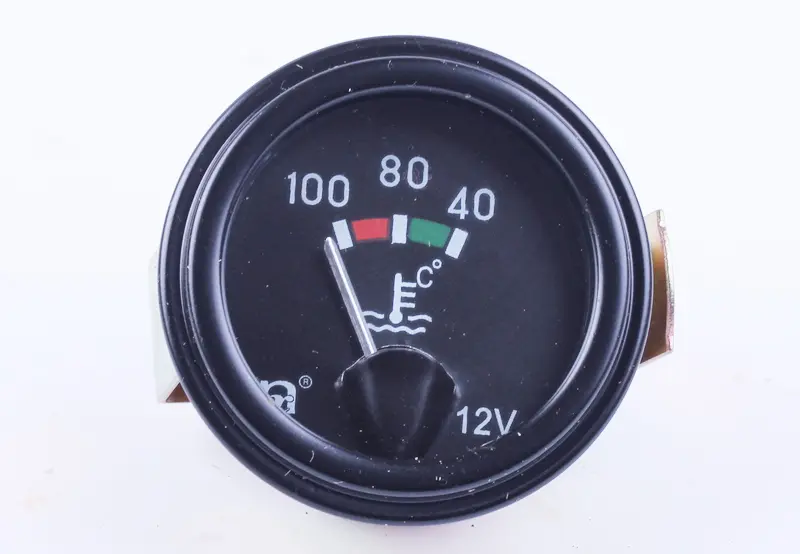

У прибора круглый чёрный корпус, чёрный циферблат и светлая стрелка. На шкале нанесены числа 40, 80 и 100, обозначение °C и символ термометра над волнами. Красный и зелёный участки помогают быстрее ориентироваться в показаниях. Надпись 12V обозначает напряжение 12 В, которое необходимо учитывать при подборе. Допустимую температуру двигателя сверяют с требованиями самой техники: цветные участки шкалы не заменяют её установленный температурный режим.

Когда нужна замена

Повод проверить указатель — неподвижная стрелка при прогреве, резкие скачки показаний или постоянное отклонение к краю шкалы. Трещины защитного стекла, повреждение корпуса и плохо читаемый циферблат также мешают контролю температуры. Однако неправильные показания не всегда означают неисправность прибора: похожие проявления дают плохой контакт, повреждённые провода и неисправный датчик. До замены стоит проверить эти места, чтобы новый указатель не повторил прежнюю ошибку.

Что сверить при подборе

Сравните снятый прибор с заменой по посадочному отверстию панели, наружному размеру ободка, глубине корпуса и способу фиксации с обратной стороны. За панелью должно оставаться место для подключения проводов без натяжения и перегиба. Неподходящая посадка приводит к люфту либо не позволяет закрепить прибор, а излишняя глубина может помешать соседним деталям.

Отдельно проверьте напряжение питания, количество и обозначения выводов, расположение контактов и соответствие установленному температурному датчику. Одного совпадения формы и напряжения недостаточно: указателю нужен датчик с подходящей характеристикой сигнала. При неверном сочетании стрелка может двигаться, но показывать неправильную температуру. Старые провода подключают по назначению контактов, а не только по их расположению на корпусе.

Установка и проверка

Работу выполняют при отключённом питании. Перед снятием помечают провода, освобождают крепление с обратной стороны панели и извлекают прибор, не вытягивая его за проводку. При замене осматривают клеммы, изоляцию и место крепления: ослабленные соединения восстанавливают, повреждённые наконечники заменяют. Новый указатель закрепляют без перекоса и чрезмерного затягивания, затем подключают по схеме техники.

После подключения проверяют поведение стрелки при включении питания и постепенном прогреве двигателя. Показания должны соответствовать реальному изменению температуры; неподвижная стрелка или внезапный уход к краю шкалы требуют проверки подключения и датчика. Если показания вызывают сомнение, температуру проверяют независимым способом: ошибочно низкое значение может скрыть перегрев, а завышенное — привести к ненужному поиску неисправности двигателя.
