Датчик температуры охлаждающей жидкости DongFeng AMG со стрелочным указателем

Датчик температуры охлаждающей жидкости DongFeng AMG со стрелочным указателем нужен для контроля нагрева двигателя. Чувствительная часть устанавливается в предусмотренное для неё место системы охлаждения, а показания считываются с круглого циферблата. Прибор помогает заметить отклонение температуры от привычного режима и вовремя проверить причину нагрева. Сам по себе он не охлаждает двигатель и не устраняет неисправности системы.

Конструкция и показания

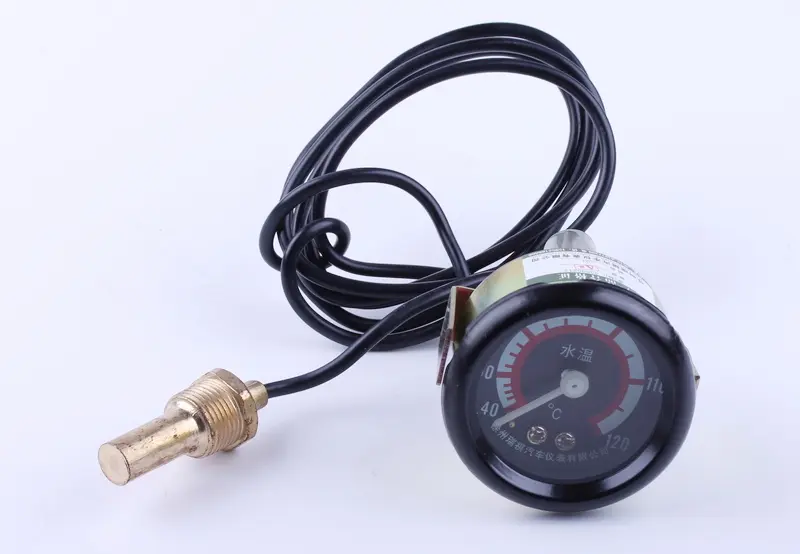

Указатель соединён с выносной чувствительной частью длинной гибкой линией. На конце расположен зонд с наружной резьбой и шестигранником под инструмент. Корпус прибора имеет чёрный ободок, сзади предусмотрена крепёжная скоба. При подборе учитывают обе точки установки: посадочное место зонда и отверстие под указатель на панели.

На циферблате нанесены обозначение °C, надпись «水温» — температура воды — и числовые отметки, в том числе 40, 110 и 120. Шкала позволяет следить за изменением температуры, однако допустимый нагрев определяют по требованиям конкретного двигателя. Цветные участки циферблата не заменяют эти требования: одинаковое положение стрелки у разных двигателей может оцениваться по-разному.

Когда требуется замена

Повод проверить прибор — неподвижная стрелка при прогреве, резкие скачки показаний, запотевание или повреждение стекла. Также осматривают соединительную линию: перегибы, перетирание и повреждения возле зонда могут сопровождаться потерей показаний. Подтёки у резьбового соединения требуют проверки посадки и уплотнения. Если температура действительно растёт, одной заменой датчика проблему не решить: сначала нужно отделить ошибку показаний от настоящего перегрева.

Что сверить со снятой деталью

Сравните диаметр корпуса указателя, глубину его установки и расположение крепёжной скобы. У зонда сверяют диаметр и шаг резьбы, форму уплотняющей поверхности и длину погружаемой части. Резьба должна совпадать точно: близкий размер не обеспечивает правильную посадку, а затягивание с усилием может повредить гнездо. Зонд не должен упираться во внутренние детали.

Проверьте длину соединительной линии по реальному маршруту от двигателя до панели, с запасом на плавные изгибы и движение двигателя относительно креплений. Натянутая линия быстрее повреждается, а лишнюю длину нельзя укладывать острыми петлями. Сопоставьте шкалу и способ установки с прежним прибором, чтобы показания было удобно считывать с места оператора.

Установка и проверка

Работайте на остывшем двигателе после снятия давления в системе охлаждения. При необходимости уровень жидкости опускают ниже гнезда зонда. Перед снятием запомните маршрут линии и расположение крепежа. Очистите посадочную поверхность, проверьте резьбу и состояние уплотнения; повреждённое уплотнение заменяют подходящим по конструкции.

Зонд затягивают инструментом за шестигранник, не передавая усилие через гибкую линию. Указатель закрепляют в панели, а линию прокладывают вдали от горячего выпуска, движущихся деталей и острых кромок, без заломов и натяжения. После восстановления уровня жидкости и удаления воздуха по инструкции двигателя проверяют герметичность соединения и изменение показаний при прогреве. Одновременно стоит осмотреть крепления линии и края отверстий, через которые она проходит.
