Датчик оборотов двигателя TY395 AMG

Датчик оборотов двигателя TY395 AMG служит для считывания частоты вращения двигателя и передачи сигнала подключённому прибору или системе контроля. Его подбирают при замене повреждённого датчика, когда требуется восстановить корректное измерение оборотов. От исправности датчика, проводки и соединений зависит устойчивость показаний: обрыв провода или плохой контакт могут давать те же симптомы, что и неисправность самой детали.

Конструкция и крепление

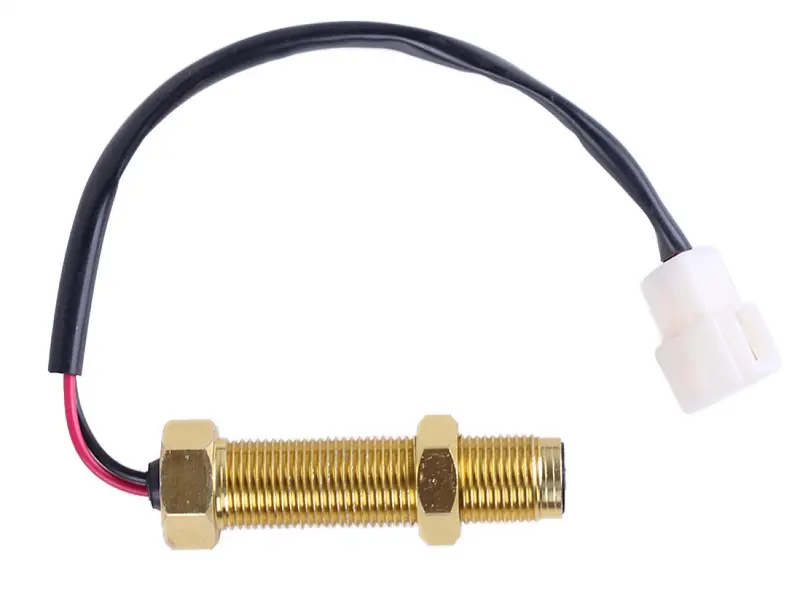

Датчик имеет вытянутый цилиндрический корпус с наружной резьбой и двумя шестигранными гайками. Такое крепление позволяет выставить положение корпуса в посадочном месте и зафиксировать его. Из торца выходит провод с чёрной защитной оболочкой, на свободном конце установлен белый разъём. При подборе нужно учитывать и сам корпус, и расположение провода: после установки проводка должна проходить без натяжения и перегиба у основания.

Когда стоит проверить датчик

Поводом для проверки становятся пропадающие показания оборотов, скачки при равномерной работе двигателя или отсутствие показаний после повреждения провода. Осмотрите оболочку, место выхода проводов из корпуса и контакты разъёма. Перетёртый провод, следы влаги в соединении, ослабленное крепление и повреждённая резьба помогают определить причину неполадки. Если неисправность возникает от вибрации, проверьте, не смещается ли корпус и надёжно ли соединён разъём.

Одна лишь ошибка показаний ещё не означает, что датчик нужно менять. Сначала проверяют доступные соединения и состояние проводки, а затем сам датчик по порядку, предусмотренному для техники. При повреждении корпуса, нарушении целостности провода у его выхода или подтверждённой неисправности чувствительной части замена позволяет устранить причину потери сигнала.

Что сверить при подборе

• Обозначение двигателя и маркировку снятого датчика, если она сохранилась.
• Диаметр и шаг резьбы, длину корпуса и глубину его установки в креплении.
• Форму ответной части разъёма, расположение контактов и схему подключения.
• Длину провода и возможность проложить его по штатному маршруту.
• Требуемые параметры сигнала и способ проверки по документации техники.

Совпадения формы разъёма недостаточно: назначение контактов и параметры датчика также должны подходить подключённому устройству. Ошибка в резьбе мешает надёжно закрепить корпус, а неподходящая длина может не позволить выставить нужное положение чувствительного торца. Снятая деталь помогает сравнить посадку, но повреждённую резьбу лучше дополнительно сверить с исправным креплением.

Особенности замены

Работу выполняют при остановленном двигателе и отключённом питании. До снятия запоминают маршрут провода и положение корпуса, разъём разъединяют за его корпус, не тянут за кабель. Посадочное место очищают, осматривают крепление, ответный разъём и соседний участок жгута. Повреждённые держатели провода и соединители приводят в порядок вместе с заменой датчика.

Новый корпус вкручивают без усилия и устанавливают с зазором, предусмотренным документацией двигателя. Гайки затягивают так, чтобы положение датчика не изменилось, а провод не закрутился. Слишком близкое расположение торца к вращающейся детали может привести к повреждению, слишком большой зазор — к потере сигнала. После подключения закрепляют провод вдали от горячих и движущихся частей и проверяют устойчивость показаний оборотов.
