Датчик давления масла Foton 354/404 AMG

Датчик давления масла Foton 354/404 AMG служит для контроля давления в системе смазки двигателя. Он передаёт сигнал к прибору контроля, чтобы водитель мог заметить отклонение во время работы. Исправность датчика нужна для достоверной индикации: ошибочный сигнал мешает отличить неисправность самого датчика от реального падения давления масла.

Конструкция и подключение

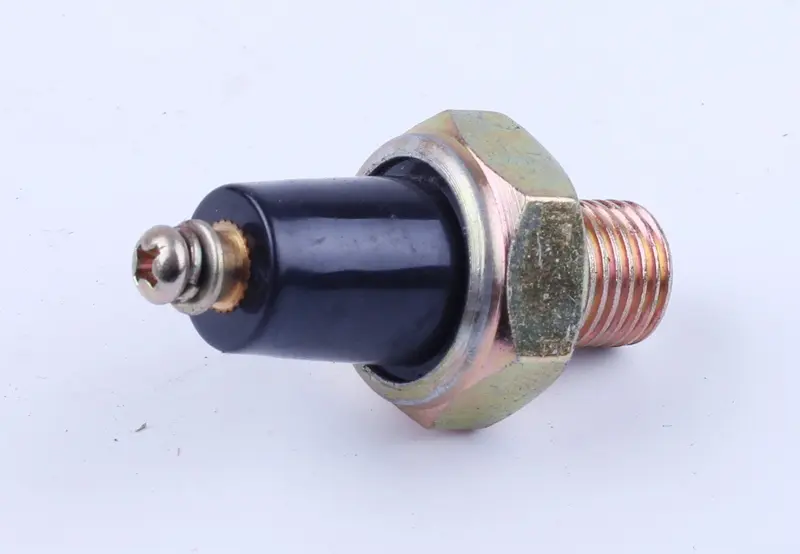

У датчика резьбовая присоединительная часть, шестигранник под ключ и чёрная выступающая часть корпуса. Снаружи расположен один контакт с винтом и шайбами для крепления провода. При замене учитывают не только посадочное место, но и способ подключения: наконечник провода должен надёжно закрепляться на контакте, а провод — подходить без натяжения и касания горячих поверхностей.

Когда требуется замена

Причиной проверки становятся нестабильная индикация, отсутствие ожидаемой реакции прибора, повреждение контакта или следы масла у корпуса датчика. Такие симптомы сами по себе ещё не доказывают его неисправность. Ослабленный наконечник, окисление соединения и повреждённый провод тоже могут нарушать передачу сигнала. Масло у основания требует проверки места уплотнения: течь через соединение и течь через корпус устраняются по-разному.

Если прибор сообщает о низком давлении при работающем двигателе, работу прекращают и выясняют причину. Замена датчика не устраняет неисправности системы смазки. Чтобы отделить ошибку индикации от настоящего падения давления, фактическое давление проверяют контрольным манометром и сопоставляют с требованиями двигателя.

Что сверить при подборе

Со снятым датчиком сравнивают диаметр и шаг резьбы, длину ввинчиваемой части, форму посадки и способ уплотнения. Затем проверяют расположение контакта и свободное место для корпуса и инструмента. Близкий внешний размер резьбы не означает совпадения: неподходящая деталь может повредить резьбу в двигателе или оставить негерметичное соединение.

Отдельно сверяют электрические параметры и принцип работы датчика с установленным прибором контроля. Датчики для сигнальной лампы и для указателя давления нельзя считать взаимозаменяемыми только по резьбе и числу контактов. Ориентиром служат обозначения снятой детали и документация техники. Неверные характеристики способны дать ложное предупреждение либо лишить водителя достоверной информации о давлении.

Особенности установки

Датчик меняют на остановленном остывшем двигателе при выключенном зажигании. Сначала очищают место вокруг него, отсоединяют провод и выворачивают деталь ключом за шестигранник. Усилие к чёрной части корпуса и контактному винту не прикладывают. Заодно осматривают наконечник, изоляцию провода и посадочное место; повреждённое уплотнение, если оно предусмотрено конструкцией, заменяют.

Новый датчик сначала вворачивают от руки, проверяя свободный заход резьбы, затем затягивают с усилием, указанным для этого соединения. Способ герметизации выбирают по конструкции посадки; излишек уплотняющего состава не должен попадать в масляный канал. После закрепления провода проверяют отсутствие течи и правильную реакцию прибора контроля. Если показания остаются ненормальными, дальнейшую работу двигателя откладывают до выяснения причины.
