Датчик давления масла двухконтактный KM385BT AMG

Двухконтактный датчик давления масла KM385BT AMG предназначен для контроля давления в системе смазки двигателя. Он передаёт сигнал прибору контроля, который помогает заметить отклонение давления во время работы мотора. Исправность датчика нужна для достоверных показаний: по ним оценивают состояние смазки, а ошибочный сигнал затрудняет поиск неисправности.

Конструкция и подключение

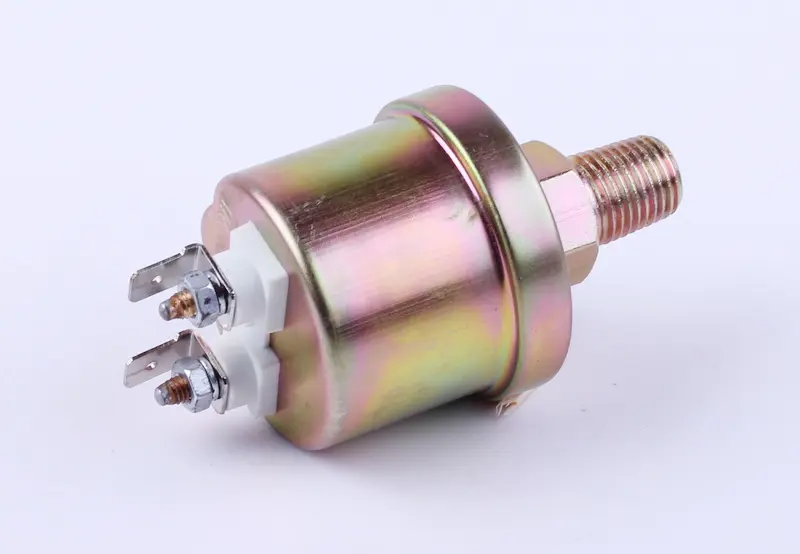

Датчик имеет цилиндрический корпус, резьбовой штуцер и шестигранник под ключ у основания штуцера. На противоположной стороне расположены два отдельных контакта с гайками и плоскими выводами. Изолирующее основание отделяет контактную часть от корпуса. При подключении нужно сохранить назначение каждого провода: одинаковое количество контактов у двух датчиков ещё не означает одинаковую схему работы.

Резьбовой штуцер соединяет датчик с каналом, в котором измеряется давление масла. Посадка должна обеспечивать герметичность, а вокруг корпуса необходимо место для монтажа и подключения проводов без натяжения. Шестигранник служит для затяжки; поворачивать деталь за цилиндрическую часть или за контакты нельзя.

Когда требуется замена

Поводом проверить датчик становятся пропадающие или скачущие показания, отсутствие реакции прибора на изменение режима двигателя, повреждение выводов и течь через корпус. Масляные следы возле резьбы требуют отдельного осмотра: причиной может быть нарушение уплотнения соединения. Окисленные наконечники и ослабленные крепления проводов также способны нарушить передачу сигнала.

Тревожное показание не стоит сразу считать поломкой датчика. При подозрении на недостаточное давление двигатель останавливают и проверяют фактическое давление контрольным прибором. Такая проверка помогает отделить неисправность датчика от проблемы в системе смазки и не продолжать работу мотора при реальном недостатке давления.

Что сверить при подборе

• Обозначение снятого датчика и его применяемость к конкретному двигателю.
• Диаметр и шаг резьбы, длину штуцера и способ уплотнения посадочного места.
• Количество, расположение и форму контактов, а также назначение подключаемых проводов.
• Электрические параметры и соответствие установленному прибору контроля давления.
• Габариты корпуса и свободное пространство рядом с местом установки.

Датчик с подходящей резьбой, но другими параметрами сигнала может давать неверные показания. Несовпадение резьбы или уплотняющей поверхности грозит повреждением посадочного места и утечкой масла. Поэтому совпадения внешней формы и двух выводов недостаточно для подбора.

Особенности установки

Датчик меняют на остановленном остывшем двигателе. Перед снятием очищают участок вокруг штуцера, отключают питание и отмечают расположение проводов. После демонтажа проверяют резьбу посадочного места, состояние наконечников и изоляции проводки. Повреждённые наконечники заменяют, ослабленные соединения восстанавливают; отдельное уплотнение, если оно предусмотрено конструкцией, подбирают по месту установки.

Новый датчик сначала вворачивают вручную, затем затягивают ключом за шестигранник с усилием, установленным для этого соединения. Уплотняющие средства используют по требованиям двигателя, не допуская их попадания в масляный канал. После подключения проверяют надёжность крепления проводов, отсутствие течи и работу прибора контроля при проверочном запуске.
