Глушитель в сборе Jinma AMG

Глушитель в сборе Jinma AMG предназначен для отвода отработавших газов и снижения шума выхлопа двигателя. Его меняют при прогаре корпуса, трещинах в соединениях или разрушении внутренних перегородок. Исправный глушитель помогает сохранить нормальный звук работы двигателя и направить выхлоп по предусмотренному для него пути.

Конструкция

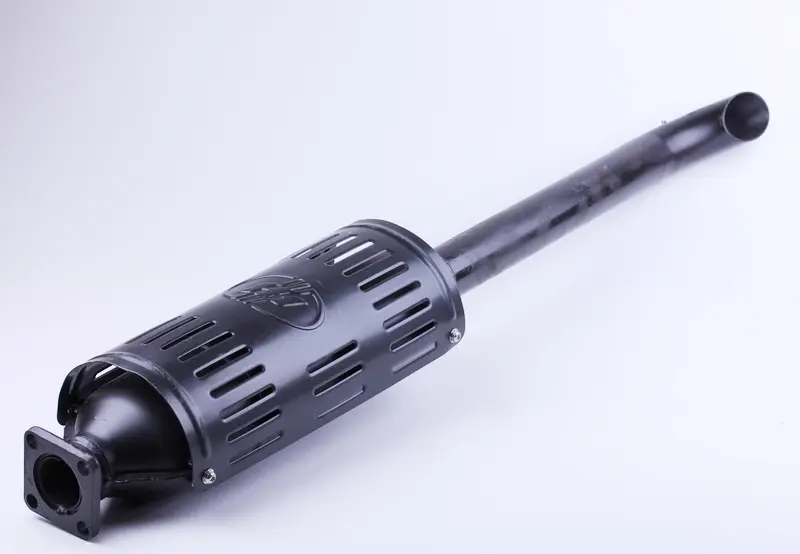

У глушителя вытянутый корпус с наружным кожухом, в котором выполнены продолговатые прорези. С одной стороны расположен присоединительный фланец с четырьмя крепёжными отверстиями, с другой — длинная выходная труба. Поверхность чёрная. При подборе важны не только очертания корпуса, но и положение фланца относительно трубы: от этого зависит, как деталь встанет на технику и куда будет направлен выхлоп.

Наружный кожух закрывает основную часть корпуса, однако глушитель во время работы нагревается. Прорези в кожухе не делают его поверхностью для захвата: снимать и устанавливать деталь нужно после полного остывания двигателя и выпускной системы.

Когда нужна замена

Повод осмотреть глушитель — резкое усиление звука выхлопа, металлический дребезг, сквозные отверстия или следы сажи возле швов. Коррозия, постоянные циклы нагрева и остывания, вибрация и удары могут повредить корпус и крепления. Если сажа появилась только у присоединительного фланца, сначала проверяют уплотнение и затяжку: утечка в стыке сама по себе ещё не означает, что весь глушитель разрушен.

Что сверить со снятой деталью

Ориентируйтесь на установленный глушитель и место его крепления. Обозначение Jinma нужно дополнить проверкой геометрии соединения: несовпадение отверстий или направления трубы не позволит правильно собрать выпуск.

• Сравните форму фланца, расположение и расстояния между крепёжными отверстиями, а также размер проходного отверстия.
• Проверьте длину и направление выходной трубы, габариты корпуса и расстояние от фланца до кожуха.
• Убедитесь, что после установки останется зазор до облицовки, шлангов, проводов и других соседних деталей.
• Сопоставьте уплотнение выпускного соединения и состояние крепежа; повреждённые детали соединения потребуется заменить.

Установка и проверка

На остывшем двигателе освобождают крепёж, поддерживая корпус, чтобы его вес не нагружал выпускное соединение. После снятия очищают привалочную поверхность от остатков старого уплотнения и нагара, осматривают шпильки или болты и ответную часть фланца. Если конструкцией предусмотрена прокладка, для сборки подбирают подходящую по форме и отверстиям; прогоревшую или деформированную повторно не используют.

Новый глушитель сначала выставляют без перекоса, затем равномерно затягивают крепления по требованиям к конкретной технике. Подтягивать несовпадающий фланец усилием болтов нельзя: это создаёт напряжение в соединении и может привести к трещинам или утечке газов. После запуска проверяют стык на пропуск выхлопа, слушают, нет ли дребезга, и убеждаются, что корпус не касается соседних деталей. Повторный осмотр крепления выполняют после остывания.
