Глушитель Xingtai 120/220 AMG

Глушитель Xingtai 120/220 AMG предназначен для снижения шума выхлопа и отвода отработавших газов от двигателя через выпускную систему. Его меняют при прогаре корпуса, разрушении внутренних перегородок, трещинах возле крепления или повреждении присоединительного фланца. Исправное соединение удерживает выхлоп внутри выпускного тракта: газы не должны выходить через стык и оставлять вокруг него следы сажи.

Конструкция и крепление

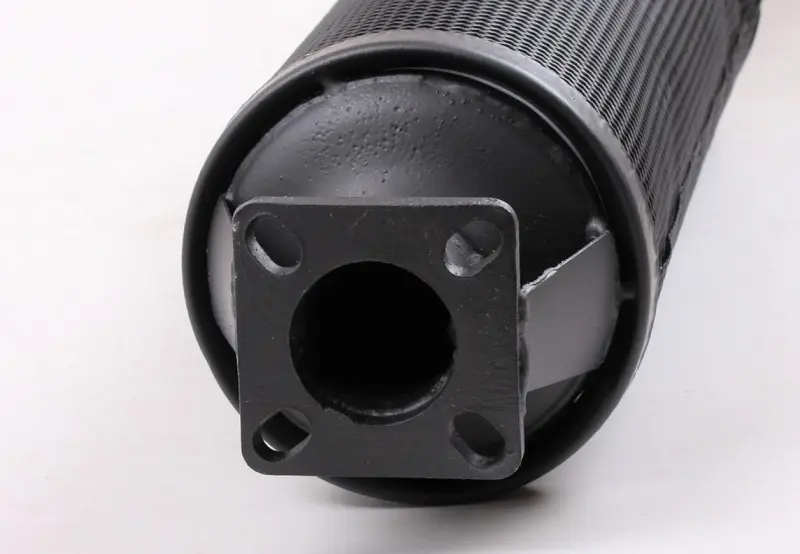

Глушитель имеет вытянутый цилиндрический корпус чёрного цвета с наружным сетчатым кожухом. На торце расположен квадратный фланец с центральным проходным отверстием и четырьмя отверстиями для крепежа. Между фланцем и корпусом находятся усиливающие пластины. При подборе учитывайте не только форму фланца, но и положение корпуса относительно места установки: даже при совпадении отверстий глушитель должен свободно размещаться рядом с соседними деталями.

Когда нужна замена

Повод осмотреть глушитель — заметно более громкий или резкий выхлоп, металлический дребезг, трещины и участки сквозной коррозии. Чёрные следы вокруг стыка часто указывают на утечку через соединение, поэтому сначала стоит проверить его уплотнение и затяжку крепежа. Если корпус прогорел, фланец деформирован или внутри слышен стук от отделившихся частей, восстановлением герметичности одного стыка проблему не устранить. Повреждение может развиваться из-за коррозии, вибрации, удара или нагрузки от перекошенного крепления.

Что сверить со снятой деталью

Сравните наружные размеры и длину корпуса, форму и размеры фланца, расстояния между центрами крепёжных отверстий и диаметр прохода. Проверьте расположение присоединения относительно корпуса, направление выходного участка и доступ к крепежу после установки. Снятая деталь помогает проверить посадку, но измерять лучше неповреждённые участки: погнутый фланец или смятый корпус могут дать неверный ориентир. Сопрягаемая поверхность должна совпадать с ответной частью выпускного тракта без смещения прохода.

Учитывайте свободное место вокруг глушителя и зазор до деталей, чувствительных к нагреву. Наружный кожух не отменяет нагрев при работе двигателя. Несовпадение посадки нельзя исправлять стягиванием фланца болтами с усилием: так возникает перекос, нарушается уплотнение и увеличивается нагрузка на крепление. Неподходящее сечение прохода также может затруднить выход отработавших газов.

Установка и проверка

Работайте после полного остывания выпускной системы. При снятии поддерживайте корпус, чтобы его вес не нагружал оставшийся крепёж. Очистите ответную поверхность от нагара и остатков старого уплотнения, осмотрите её на трещины и неровности. Проверьте шпильки, болты и гайки; повреждённый крепёж замените. Если соединение предусматривает прокладку, установите подходящую новую. Сначала наживите все крепления, выровняйте глушитель без натяга, затем затяните соединение равномерно с усилием, установленным для техники. После запуска проверьте стык на утечки, убедитесь в отсутствии дребезга и касания соседних деталей. Повторный осмотр крепления выполняйте после остывания.
