Втулка шлицевая подвижная ВОМ Xingtai 120/220 AMG

Подвижная шлицевая втулка ВОМ Xingtai 120/220 AMG предназначена для механизма вала отбора мощности. ВОМ передаёт вращение от трактора к подключённому оборудованию, а подвижное шлицевое соединение позволяет детали перемещаться вдоль оси, сохраняя зацепление с ответными шлицами. При ремонте здесь важны одновременно точность посадки и свободный ход: втулка должна занимать предусмотренное положение без заклинивания и чрезмерного люфта.

Конструкция и причины замены

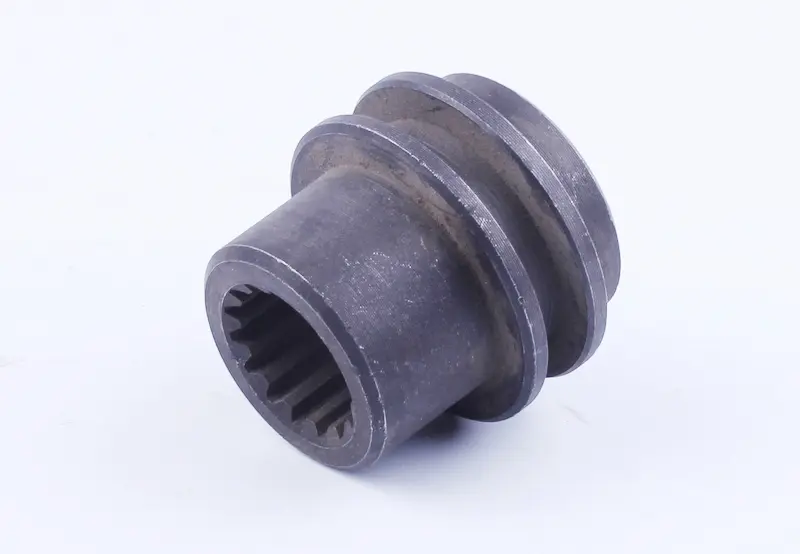

Втулка имеет цилиндрическую форму, внутренние шлицы и наружную кольцевую канавку между выступающими буртами. При подборе проверяют не только отверстие, но и расположение наружных выступов: от геометрии этих участков зависит взаимодействие с деталями механизма перемещения. Совпадение общего очертания ещё не означает, что втулка правильно встанет на вал и получит нужный ход.

Поводом для замены служат выработка на боковых поверхностях шлицев, сколы, трещины, задиры и повреждения буртов. Изношенное соединение может давать увеличенный окружной люфт и стук при изменении нагрузки. Заусенцы и задиры способны затруднять перемещение. Если ВОМ включается с усилием или не удерживает выбранное положение, проверяют не только втулку, но и сопряжённые детали: такие симптомы сами по себе не определяют причину неисправности.

Что сверить при подборе

Снятую втулку очистите от загрязнений и сравните с заменой. Проверьте число и профиль внутренних шлицев, размеры шлицевого отверстия, общую длину и наружные диаметры. Отдельно сопоставьте ширину и глубину кольцевой канавки, толщину буртов и их положение относительно торцов. Даже небольшое отличие в расположении канавки может ограничить перемещение или сместить положение детали в механизме.

Оценивайте размеры по участкам, сохранившим исходную форму: сильно изношенные кромки не подходят как единственный ориентир. Шлицы ответного вала также должны быть без выраженной выработки и повреждений. Новая втулка на изношенном валу не устранит люфт полностью, а плотная посадка из-за несовпадающего профиля не заменяет правильного зацепления. Для сверки полезны снятая деталь и каталог конкретного исполнения трактора.

Установка и проверка

Работу выполняют при остановленном двигателе, исключив случайный запуск и вращение привода. Доступ к втулке получают в порядке, предусмотренном конструкцией трактора. До снятия запоминают её ориентацию и расположение фиксаторов. Посадочные поверхности очищают, осматривают ответные шлицы, канавку и сопряжённые с ней детали переключения. Повреждённые фиксаторы и детали с выраженной выработкой заменяют по результатам осмотра.

При сборке втулку совмещают со шлицами и устанавливают без забивания ударами. Если она упирается или заедает, проверяют профиль, заусенцы и соосность. Смазку и способ фиксации выбирают по требованиям механизма. После сборки проверяют предусмотренный ход и удержание положений, затем работу ВОМ по инструкции трактора. Неправильная посадка может вызвать неполное зацепление, ускоренный износ шлицев и повреждение деталей переключения, поэтому тугой ход нельзя устранять силой на рычаге.
