Втулка шлицевая неподвижная ВОМ Z-6 Xingtai 120/220 AMG

Неподвижная шлицевая втулка ВОМ Z-6 для Xingtai 120/220 предназначена для ремонта соединения в механизме вала отбора мощности. ВОМ передаёт вращение к приводимому оборудованию, а шлицевое сопряжение обеспечивает передачу крутящего момента между соединёнными деталями. При подборе втулки важны профиль внутреннего отверстия и соответствие посадочных поверхностей: от них зависит плотность соединения и правильное положение детали при сборке.

Конструкция и назначение

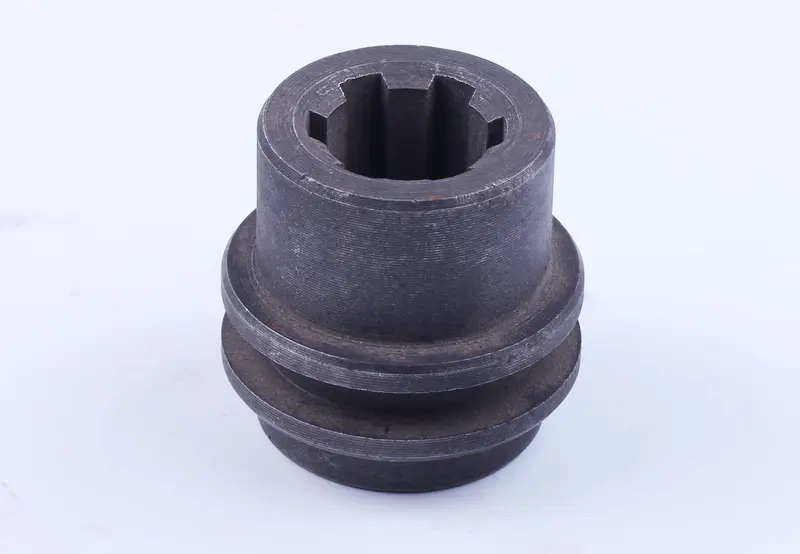

Втулка имеет ступенчатую цилиндрическую форму, внутренние шлицы и наружную кольцевую проточку между выступающими буртами. Эти участки нужно учитывать при сравнении со снятой деталью: одинакового отверстия недостаточно, если отличаются длина корпуса или расположение уступов. Обозначение «неподвижная» относится к типу втулки в механизме и не означает, что соединение не участвует в передаче вращения.

Нагрузка на шлицевое соединение передаётся через боковые поверхности шлицев. При выработке контакт ухудшается, увеличивается свободный ход между деталями. Новую втулку ставят взамен повреждённой или изношенной, чтобы восстановить сопряжение; состояние ответных шлицев при этом имеет такое же значение, как состояние самой втулки.

Когда требуется замена

Поводом для разборки и проверки могут быть стук при изменении нагрузки, заметный люфт в соединении или рывки при передаче вращения. Эти признаки сами по себе не указывают только на втулку. После снятия оценивают боковые грани шлицев, ищут сколы, трещины, задиры и следы смятия. Скруглённые рабочие грани и неравномерная выработка требуют внимания даже при отсутствии видимых разрушений корпуса.

Износ ускоряют ударные нагрузки, перекос при сборке и работа с повреждённой ответной деталью. Если поставить новую втулку на сильно изношенные шлицы, люфт может сохраниться, а нагрузка будет распределяться неравномерно. Поэтому вместе с ней осматривают сопряжённый вал, посадочные участки и детали фиксации, которые удерживают соединение в предусмотренном положении.

Что сверить при подборе

• Обозначение Z-6, число и профиль внутренних шлицев, форму входа в отверстие.
• Общую длину втулки, наружные диаметры ступеней и размеры шлицевого отверстия.
• Ширину и расположение кольцевой проточки, высоту буртов и расстояния между уступами.
• Способ фиксации и положение втулки относительно соседних деталей в собранном механизме.

Сравнивать лучше не только изношенные кромки, но и сохранившиеся участки поверхности. Слишком свободная посадка оставляет люфт, а несоответствие профиля мешает правильному зацеплению. Ошибка по длине или расположению буртов может нарушить сборку и вызвать контакт с соседними деталями.

Особенности установки

Работу выполняют при остановленном двигателе и исключённом случайном включении привода. До разборки отмечают положение втулки и последовательность снятия соседних деталей. Посадочные поверхности очищают, проверяют на повреждения и совмещают шлицы без перекоса. Нельзя компенсировать несовпадение профиля ударами или стягиванием крепежом: сначала нужно установить причину сопротивления.

Порядок фиксации, смазку и контрольные зазоры выбирают по устройству конкретного механизма. После сборки проверяют удержание втулки, отсутствие заеданий и постороннего контакта. Повреждённые детали фиксации заменяют, а выявленный люфт ответных шлицев устраняют вместе с причиной износа втулки.
