Вилка задней передачи КПП Mini AMG

Вилка задней передачи КПП Mini AMG — деталь механизма переключения заднего хода. Она передаёт движение от привода переключения к подвижной части механизма включения передачи и помогает занять нужное положение. От состояния вилки зависит полнота перемещения: при деформации или износе контактных участков ход рычага может сохраняться, а передача — включаться не до конца.

Конструкция и причины замены

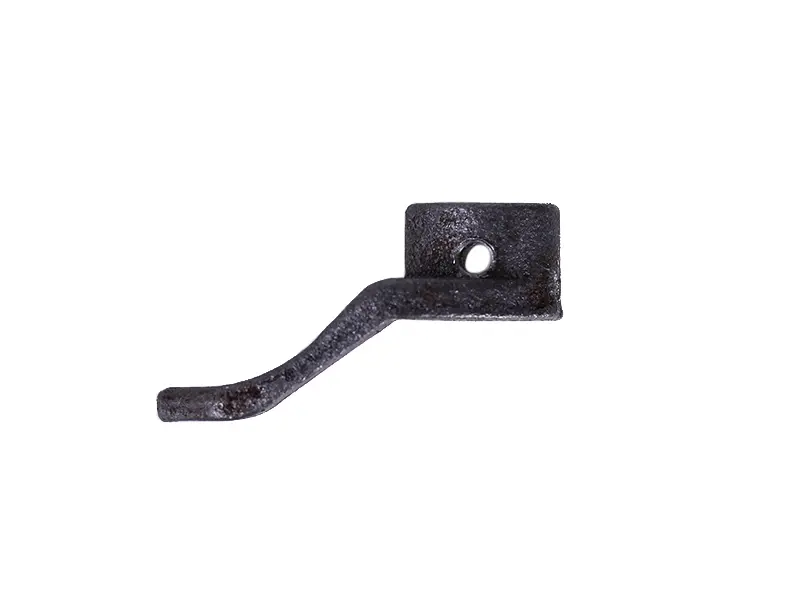

Деталь имеет изогнутый профиль, вытянутую рабочую часть и площадку с круглым отверстием. При подборе значение имеют не только общий контур, но и взаимное положение этих участков. Изгиб задаёт расположение рабочей части относительно места крепления, поэтому близкая по внешней форме вилка может иначе взаимодействовать с механизмом. Подгонять её ударами или изменять изгиб ради установки не стоит: это меняет геометрию переключения.

Основания для замены — трещины, заметная деформация, выработка на участках контакта и повреждение отверстия. Поводом осмотреть вилку также служат затруднённое включение заднего хода, неполное зацепление или самопроизвольное выключение передачи. Эти признаки не указывают только на вилку: одновременно проверяют крепление, привод переключения и сопряжённые детали. Установка новой детали при сохранённом люфте или заедании рядом может не устранить причину неисправности.

Что сверить при подборе

Обозначение Mini используйте как отправную точку, а окончательное сравнение проводите со снятой вилкой и устройством своей КПП. Сверьте общую длину, ширину и толщину рабочей части, направление и величину изгиба, расположение и диаметр отверстия. Отдельно сравните расстояние от отверстия до контактного участка и форму конца детали. Даже небольшое отличие в этих местах способно ограничить ход механизма или создать постоянный прижим к сопряжённой поверхности.

Сильно изношенная или погнутая вилка не годится как единственный образец геометрии. В таком случае дополнительно ориентируйтесь на посадочное место и документацию конкретной коробки. Проверьте, как деталь фиксируется, нет ли разбитого крепления и соответствует ли её рабочая часть сопряжённому участку. Совпадение одного отверстия ещё не означает правильного положения вилки во всём диапазоне переключения.

Установка и проверка

Замену выполняют при остановленной технике, исключив случайный запуск и перемещение. До разборки отмечают положение старой вилки и порядок расположения крепёжных деталей. После получения доступа очищают место установки и осматривают сопряжённые поверхности, крепёж и фиксаторы. Изношенные или повреждённые детали рядом заменяют по результатам осмотра, чтобы новая вилка не работала с лишним люфтом.

Вилку устанавливают в предусмотренном положении, соблюдая порядок сборки и требования к затяжке для конкретной КПП. До проверки под нагрузкой убеждаются, что механизм проходит полный ход, не закусывает и возвращается в нейтральное положение. Если задняя передача включается с усилием, рычаг не нужно дожимать: следует проверить сборку и соответствие геометрии. Неправильный подбор может привести к неполному зацеплению, ускоренному износу контактных поверхностей и повторной разборке коробки.
