Выключатель левого указателя поворота JK938A DongFeng 244 AMG

Выключатель левого указателя поворота JK938A для DongFeng 244 служит для управления сигналом поворота с места водителя. Его меняют, когда клавиша заедает, перестаёт удерживаться в нужном положении или контакт появляется только при дополнительном нажатии. Обозначение AMG сохранено в названии детали.

Конструкция и ориентиры для подбора

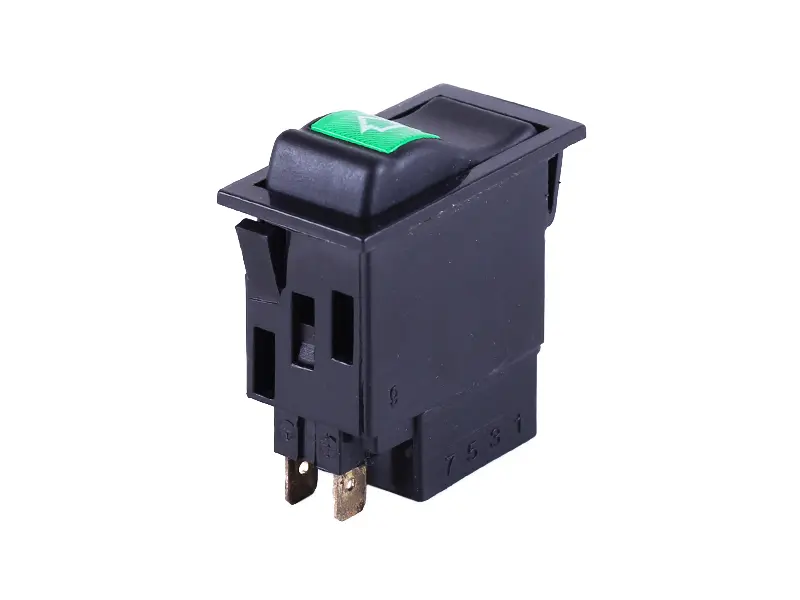

У выключателя чёрный прямоугольный корпус, качающаяся клавиша с зелёной вставкой и белым символом стрелки. По краям корпуса расположены боковые фиксаторы, сверху — выступающая рамка, снизу — плоские контактные выводы. Такая форма требует совпадения с посадочным отверстием панели: рамка должна прилегать к поверхности, а фиксаторы — удерживать корпус без перекоса.

На нижней части корпуса нанесены цифры «7», «5», «3», «1». Их можно использовать как ориентиры при сравнении расположения выводов, но подключение определяют по схеме техники и назначению контактов. Одинаковая форма клавиши сама по себе не означает одинаковую распиновку.

При подборе сопоставьте обозначение JK938A со снятым выключателем, проверьте ширину и длину посадочной части, глубину корпуса за панелью и положение защёлок. Отдельно сравните число, расположение и форму всех выводов, а также ответную колодку проводки. Разъём должен надеваться без переделки и чрезмерного усилия. Учитывайте свободное место за панелью: корпус и подключённые провода не должны упираться в соседние детали.

Когда замена оправдана

Поводом проверить выключатель становятся нестабильное включение левого поворота, заметный люфт клавиши, повреждённые фиксаторы или следы перегрева возле контактов. Износ механизма, загрязнение и окисление соединений могут приводить к пропаданию сигнала. При этом неработающий указатель ещё не доказывает неисправность клавиши: сначала стоит проверить лампы, предохранитель, прерыватель и соединения проводки.

Осмотрите ответные клеммы и колодку. Потемневшие, ослабленные или подплавленные соединения нельзя оставлять без внимания: плохой контакт вызывает нагрев и способен повредить новый выключатель. Повреждённые клеммы или корпус разъёма заменяют вместе с ним по результатам осмотра. Провода возле панели проверяют на перетирание и натяжение.

Установка и проверка

Обесточьте технику и зафиксируйте расположение проводов до отсоединения. Получив доступ к обратной стороне панели, освободите боковые фиксаторы и извлеките старый корпус. Не тяните за провода и не выламывайте рамку: так можно повредить колодку или края посадочного отверстия. Подключите новый выключатель по проверенной схеме и установите его до надёжной фиксации.

После сборки убедитесь, что клавиша движется свободно, корпус не качается, а провода не пережаты. Затем проверьте включение и отключение левого указателя и работу контрольного сигнала, если он предусмотрен. Неверная распиновка может вызвать неправильную работу освещения или короткое замыкание, а неподходящий корпус — выпадать из панели при вибрации.
