Нижнее крепление топливного бака 178F/186F (6/9 л.с.) DIGGER

Нижнее крепление бака для двигателей 178F и 186F

Деталь предназначена для нижней фиксации топливного бака на мотоблоках с двигателями 178F и 186F мощностью 6 или 9 л.с. Она поддерживает бак снизу и удерживает его в предусмотренном положении относительно двигателя. Такое крепление требуется при восстановлении штатной установки бака после деформации, поломки либо износа прежней детали, а также при ремонте разобранной топливной системы.

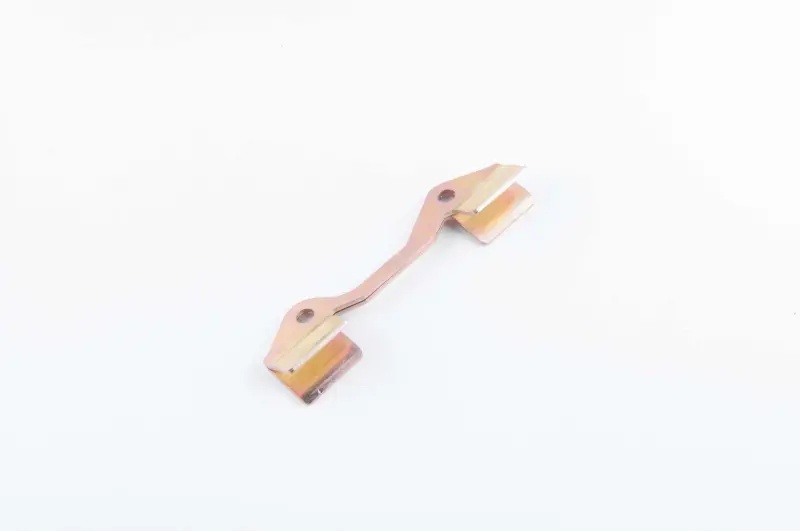

Крепление DIGGER выполнено в виде фигурного кронштейна с изогнутой центральной частью. На его концах расположены две сформированные опорные зоны, а ближе к ним предусмотрены два круглых монтажных отверстия. Такая конфигурация одновременно задает положение детали на двигателе и образует нижнюю опору для бака. Кронштейн устанавливается как самостоятельная деталь крепежной системы: он не заменяет сам бак, топливный кран, шланг или верхнее крепление.

Что учитывать при подборе

Основной критерий совместимости — модель двигателя. Эта версия заявлена для 178F и 186F, которые в названии запчасти соотносятся с классами мощности 6 и 9 л.с. соответственно. Одного совпадения назначения недостаточно: нижние крепления разных исполнений могут отличаться формой изгибов, взаимным положением отверстий и конфигурацией участков, контактирующих с баком.

• Серия двигателя: проверьте обозначение 178F или 186F в документации техники либо на двигателе.
• Тип крепления: эта деталь является нижней; верхний кронштейн имеет другое расположение и не считается прямой заменой.
• Посадочная геометрия: сопоставьте расстояние между центрами отверстий, их диаметр, общую длину, высоту изгибов и форму обоих концов со снятым креплением.
• Положение бака: после примерки его опорные участки должны располагаться ровно, без принудительного изгибания кронштейна и смещения бака относительно штатного места.

Сравнение со старой деталью особенно важно, если двигатель ранее ремонтировался, бак менялся или техника собрана из компонентов разных исполнений. В подобных случаях одинаковое обозначение двигателя само по себе не исключает различий в навесных деталях. Если прежний кронштейн деформирован, ориентируйтесь не только на его текущий изгиб, но и на расположение крепежных отверстий и форму посадочных зон.

Когда требуется замена

Поводом проверить нижнее крепление служат заметный люфт бака, его перекос, посторонний дребезг в зоне установки или невозможность нормально затянуть штатный крепеж. Замена также нужна при трещине, разрыве возле отверстия, выраженной деформации либо повреждении опорного участка. Эксплуатация с нарушенной геометрией крепления может сохранять неправильное положение бака и создавать ненужное натяжение подсоединенной топливной магистрали.

Рекомендации по установке

Перед монтажом двигатель останавливают и дают ему остыть. Бак освобождают от нагрузки, а место установки очищают, чтобы загрязнения не мешали правильной посадке. Новый кронштейн сначала прикладывают без окончательной затяжки: отверстия должны совмещаться со штатными точками, а оба конца — занимать предусмотренное положение под баком. Деталь не следует подгибать для компенсации несовпадения, поскольку это указывает на неподходящую геометрию или неправильную ориентацию.

Крепеж затягивают равномерно, контролируя положение бака и топливного шланга. После сборки бак должен удерживаться без заметного люфта, перекоса и контакта с деталями, которых он прежде не касался. Топливная магистраль должна оставаться в естественном положении, без растяжения и резких перегибов. Перед запуском проверяют затяжку соединений и отсутствие подтеканий в местах, которые разъединялись во время ремонта. Такой порядок помогает правильно восстановить штатное расположение бака и сразу выявить ошибку подбора или монтажа.
