Крепление защитного кожуха мотокосы с пластиной

Крепление защитного кожуха мотокосы с пластиной

Предназначено для установки защитного кожуха на штанге мотокосы или бензинового триммера. Деталь соединяет кожух со штангой и удерживает его в выбранном положении во время кошения. Такое крепление требуется при сборке техники, восстановлении отсутствующего держателя или ремонте узла, в котором прежний корпус треснул, перестал плотно обжимать трубу либо получил повреждение в местах установки винтов.

Назначение и конструкция

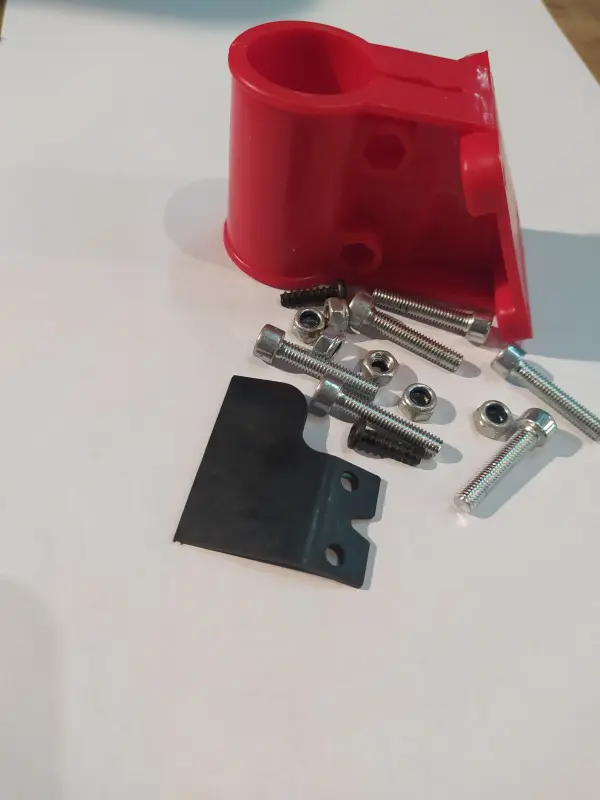

Крепление образует посадочное место вокруг штанги и служит переходом между круглой трубой и защитным кожухом. Конструкция включает формованный корпус с цилиндрической посадкой, отдельную фиксирующую пластину и резьбовой крепёж. Пластина прижимает соединяемую часть, а винты с гайками стягивают детали. Такое построение позволяет закрепить кожух без сварки и при необходимости разобрать соединение для обслуживания мотокосы.

Правильно установленный держатель не должен проворачиваться на штанге, сползать по трубе или оставлять кожух в свободном положении. Сам кожух располагают так, чтобы он не касался режущей головки, лески, ножа и других вращающихся деталей. После затяжки соединение проверяют вручную при остановленном двигателе: крепление должно оставаться неподвижным при умеренном усилии, а кожух — сохранять заданное положение.

Что проверить при подборе

• Диаметр штанги. Измерьте наружный диаметр трубы в месте установки. Посадка держателя должна соответствовать штанге без большого зазора и без необходимости растягивать корпус.
• Форма посадочного места. Сравните профиль, высоту и расположение зажимной части со снятым креплением. Даже у похожих мотокос конструкция держателя может различаться.
• Соединение с кожухом. Проверьте количество отверстий, расстояние между ними, направление установки пластины и положение кожуха относительно штанги.
• Свободное пространство. Учитывайте расположение редуктора, выступов на трубе и других деталей, которые могут мешать плотной посадке.
• Состояние сопрягаемых деталей. Штанга не должна быть смята в зоне обжима, а отверстия кожуха — разбиты или растресканы. Иначе новое крепление не устранит люфт полностью.

Установка и проверка

Монтаж выполняют на заглушенной мотокосе после полной остановки режущей оснастки. Сначала держатель размещают на штанге без окончательной затяжки, затем совмещают его с кожухом и устанавливают пластину. Винты наживляют вручную, чтобы исключить перекос резьбы, после чего затягивают постепенно и поочерёдно. Чрезмерное усилие не требуется: оно может повредить корпус крепления, кожух или резьбу.

Перед началом работы убедитесь, что все гайки затянуты, пластина прилегает ровно, а кожух не смещается при лёгком нажатии. После первого непродолжительного запуска полезно снова проверить соединение: если появился люфт, двигатель останавливают и устраняют причину. Простая подтяжка допустима только при правильной посадке; зазор из-за неподходящего диаметра нельзя компенсировать чрезмерным стягиванием.

Крепление заменяют при трещинах корпуса, деформации пластины, повреждённой резьбе, сорванных головках винтов или потере плотного обжима штанги. Для точного выбора сравните размеры посадки и схему отверстий со старой деталью и кожухом конкретной мотокосы.
