Валик вилки повышенной/пониженной передачи с головкой DongFeng 240/244 AMG

Валик вилки повышенной/пониженной передачи с головкой DongFeng 240/244 AMG предназначен для механизма переключения диапазонов коробки передач. Он участвует в передаче движения к вилке при выборе повышенного или пониженного диапазона. Состояние валика и его сопряжений влияет на точность перемещения вилки: изношенная или повреждённая деталь может мешать полному включению выбранного диапазона.

Конструкция и работа

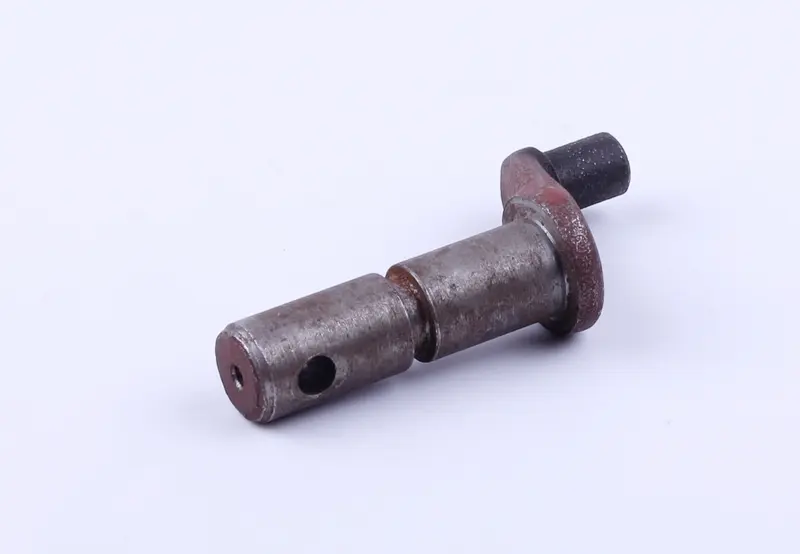

Валик имеет ступенчатую цилиндрическую форму. На стержне есть поперечное отверстие и кольцевая проточка, со стороны головки — выступающий буртик и короткий выступ. При подборе важны взаимное расположение этих участков и форма головки: они должны соответствовать снятой детали и сопряжённым частям механизма. Одного сходства общей формы недостаточно для правильной установки.

Валик работает вместе с вилкой и деталями её привода. Люфт в соединениях уменьшает точность переключения, а задиры на сопрягаемых поверхностях способны затруднять движение. Если рычаг движется, но диапазон включается не полностью, проверяют не только сам валик, но и крепление вилки, состояние её контактных поверхностей и механизм фиксации положения.

Когда требуется замена

Повод для осмотра — увеличившийся свободный ход управления, заедание при переключении, неполное включение или самопроизвольное выключение диапазона. Эти признаки не указывают однозначно на поломку валика. Его заменяют, когда обнаружены изгиб, трещины, заметная выработка посадочных участков, повреждение головки либо разбитое отверстие. Попытка переключать заедающий механизм с усилием может дополнительно повредить сопряжённые детали.

Что сверить при подборе

• Общую длину и диаметры ступеней стержня, а также длину каждого посадочного участка.
• Форму головки, положение буртика и ориентацию выступа относительно поперечного отверстия.
• Диаметр и расположение отверстия, ширину и положение кольцевой проточки.
• Способ соединения с вилкой и соответствие креплений на снятом механизме.

Сравнивать лучше очищенные детали, отдельно оценивая участки с выработкой: изношенная поверхность может дать ошибочный результат измерения. Несоответствие длины или положения отверстия способно изменить ход вилки, а ошибка в посадке — вызвать люфт либо заедание. Подгонять несовпадающий валик силой или дорабатывать его без проверки конструкции коробки не стоит.

Особенности установки

Работу выполняют на остановленной технике, исключив её самопроизвольное движение. До разборки отмечают положение головки, вилки и креплений. После снятия очищают места сопряжения и осматривают вилку, посадочные отверстия, фиксирующие детали и доступные уплотнения. Изношенный крепёж и повреждённые уплотнения заменяют по состоянию: новый валик не устранит люфт в разбитом сопряжении.

При сборке восстанавливают прежнюю ориентацию деталей и фиксируют соединения предусмотренным для коробки способом. Порядок сборки и регулировки сверяют с руководством техники. До работы под нагрузкой проверяют полный ход механизма, чёткую фиксацию диапазонов и отсутствие заеданий. Если переключение остаётся тугим или неполным, сначала находят причину, а не увеличивают усилие на рычаге.
